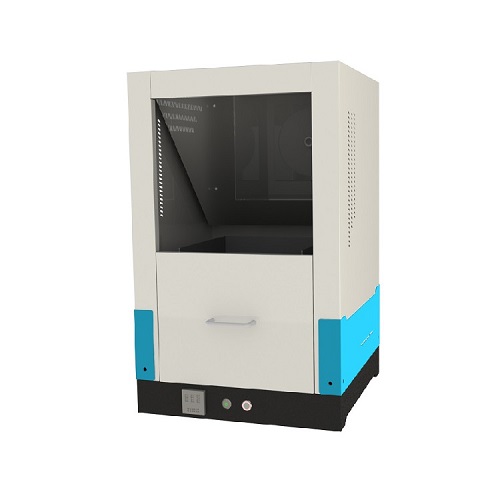

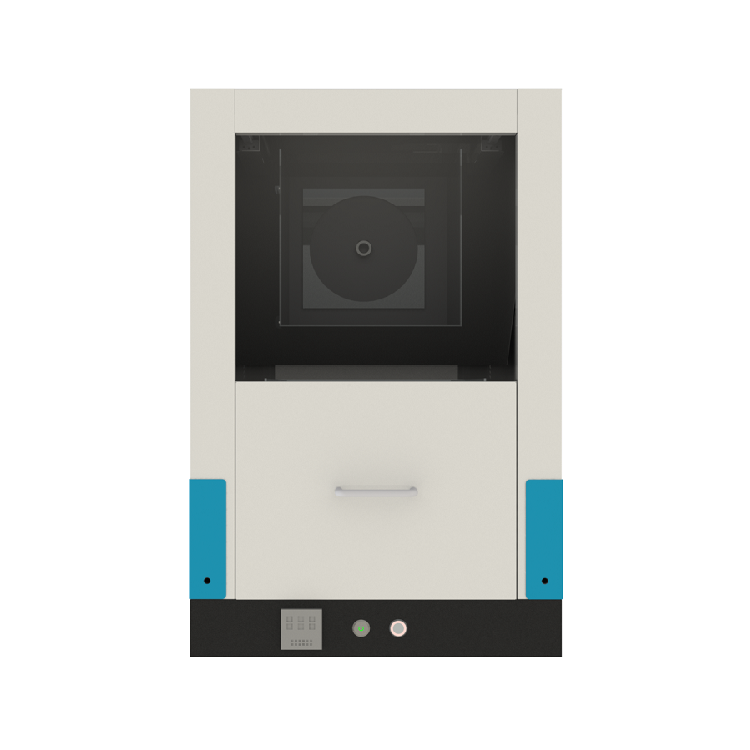

地毯燃燒性測試儀簡介（jiè）

　　測試原理

　　在規定條件下，將水平位置的試（shì）樣暴露在小火源即六亞甲基四胺片劑(以下簡稱片（piàn）劑)的作用（yòng）中，並測量試驗後的（de）損（sǔn）毀長度和火焰蔓延時間。

　　儀（yí）器特點

　　不鏽（xiù）鋼箱體（tǐ），配備可移動滑板。

　　配備觀察鏡，方便觀測試樣。

　　提（tí）供標準金屬（shǔ）試樣（yàng）板（bǎn）。

　　提供wuluo托品標準（zhǔn）藥丸。

　　提（tí）供不鏽鋼螺母，可（kě）耐（nài）900℃高（gāo）溫（wēn）

　　測試（shì）標準

　　ISO 6925 ISO 6925 BS 6307-1982

　　CFR 1630/1631 BS 4790-1982

　　BS 6307、BS 4790 16.CFR 1630/1631-2012

　　結（jié）合（hé）

附件清單

　　當你（nǐ）打開包裝（zhuāng）的時候，請（qǐng）檢查下列材料：

　　試驗箱1台 試驗箱：內（nèi）部尺寸為（wéi）300mm×300mm×300mm，由硬質耐火絕緣板製成，具（jù）有與石棉水泥相似的（de）耐熱性能，厚度不小於6mm。箱頂敞開，並有一塊用（yòng）同（tóng）一（yī）材（cái）料製成的（de）可（kě）移動（dòng）底（dǐ）板，結合處密接。

　　注：能給出相（xiàng）同結（jié）果的其他試驗箱體均可（kě）使用。

　　方形金屬板：230mm×230mm，厚(6.5±0.5)mm，中間開一個直徑為205mm,圓孔。

　　幹燥器：存放片劑及幹燥試樣，建議使用變色矽膠作為幹燥劑。

　　烘箱：應有通風和恒（héng）溫控製。箱內溫度為(105±2)℃。

　　手套：聚乙烯、聚丙（bǐng）烯和矽膠手（shǒu）套均可。

　　鋼尺：分度值為毫米（mǐ）。

　　吸塵器：與試樣接觸的有表麵應（yīng）平（píng）整光滑。

　　實驗（yàn）室通風櫥：容積約為2m3，密閉，試驗時排風裝置能關閉。通風櫥的前麵或一個側麵（miàn）應裝有供觀察試樣用的（de）玻璃窗。

　　片（piàn）劑：為六亞甲基四胺（àn）(商品（pǐn）名為烏洛托品)扁平片劑，每片質量為(150±5)mg，直徑（jìng）為6mm。

　　注（zhù）：片劑貯存（cún）於幹燥器內，可減少點燃時破裂的現象。

　　計時器：可（kě）選用秒表。

　　供電要求

　　電源（yuán）：AC 230V，1A，50HZ

　　保險絲要（yào）求：

　　用電入口(F2):5AL 250V

　　控製電路(F1):T500mAL 250V

　　供電係統(F3):15AL 250V

　　為防止發生火（huǒ）災，請更換額定值相同類型的保險絲

　　試驗方（fāng）法

　　2.1 試樣和調（diào）試

　　取樣與試樣選取（qǔ）

　　按QB/T 1078的規定（dìng）截（jié）取試樣

　　試樣（yàng）尺寸和數量

　　每個樣品上至少截取八塊試樣，尺寸（cùn）為230mm×230mm,允差±3mm。

　　試樣取樣（yàng）與試樣選（xuǎn）取

　　按QB/T 1078的規定截取試樣

　　襯墊

　　襯墊的使用不作規定，如果有關（guān）雙方認可，則本（běn）方法可用於評定地毯和襯墊的組合效果。

　　試（shì）樣調試

　　用吸塵器清潔試樣（yàng），除掉絨毛頭上的散絨毛等雜物。

　　按具體情況選用下（xià）述方法（fǎ）之一調濕試樣，試樣應單個、毯麵朝上放置，或按有關雙方（fāng）認可的（de）方法進行：

　　a法：采用ISO139中規（guī）定，試樣在溫度(20±2)℃，相（xiàng）對濕度(65±4)%的標準大氣中放置（zhì）24h,然後取出放入密封容器內。

　　b法：將試樣放在(105±2)℃的烘箱內烘2h後，把試樣移入幹燥器內直至達到室溫。

　　注：b法調濕的試樣更嚴格，a法調濕的試樣更現實，方法選擇（zé）應按具體情況而定。

　　2.2 試驗步驟

　　1. 應在溫度10℃~30℃，相對濕度20%~65%的（de）大氣中進行試驗。

　　2. 將試驗箱放入通風扇內，關閉排風裝置。

　　3. 戴上手套從調濕大氣或幹燥器中取出一（yī）塊試樣，對絨頭試樣，需沿逆絨頭倒伏方向將絨頭刷至直立。

　　4. 將試樣使用麵朝上平放（fàng）在試驗箱底板上（shàng），將金屬板放在試樣上，四邊與試樣對（duì）齊。

　　5. 取一片劑平放在試樣中心，用點燃的火柴或點火器的火焰與片劑表麵輕輕接觸，點燃片劑。如需計時應啟動（dòng）秒（miǎo）表，注意切勿以點燃的火柴和點火器的火焰接觸到試樣（yàng）。

　　試樣（yàng）從容器或幹燥器中（zhōng）取出至（zhì）片劑點燃相隔的時間應控製在2min以內，如過2min應另取（qǔ）試樣按3~5重新試驗。

　　如點燃時片劑破裂，則試驗結果無效。

　　6 點燃的火焰（yàn）或任何蔓延的火焰燃燒至熄滅，讓有焰（yàn）或無焰（yàn）燃（rán）燒蔓延至金屬板孔的任何一邊緣，如達到（dào）以上兩個條件之一時，即為試驗終止，立即停止計時，開啟通風櫥的排風裝置，排除煙霧及有毒qi體。

　　用（yòng）鋼尺測量試樣的中（zhōng）心至損毀區邊緣的（de）距離，單位為毫米(mm)。

　　取出試（shì）樣（yàng），清除試驗箱內底板上（shàng）的殘渣。各次試驗之間要有足夠時間以便試驗箱（xiāng）冷卻至室溫±5℃。

　　按4~5規定的方法重複進（jìn）行其餘的七塊試樣。

　　如需要，用計時器以秒計測量片劑（jì）點燃至火焰或無焰燃燒延至金屬板孔邊（biān）緣的時間。
