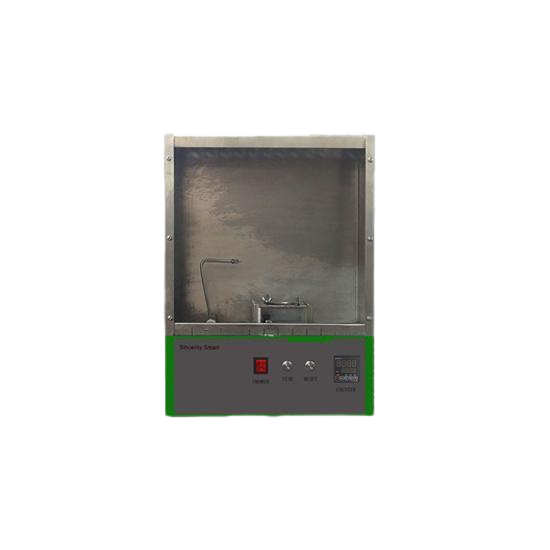

床毯燃燒測試儀簡介

床毯燃燒測試儀符合ASTM D4151相關測試標準，用於測試床毯等毛絨織物的阻燃特性。對裝在試樣夾具上的試樣及測試紙用標準火焰點火1s，完成試驗。通過觀察測試紙的變化對試樣評級。

　　儀器規格及安裝要求

　　外箱尺寸:寬度370mm 深218mm 高510mm

　　測試標準說明

　　床毯燃燒測試儀依據 ASTM D4151測試標準來測試試樣。

　　樣品的製備和測試過程較複雜。可依據操作指南來製備試樣和進行試驗操作。

　　床毯燃燒測試儀操作說明書的主要操作步驟和一些有用的操作討巧將一同呈現如下。

　　儀器嚴格按照標準圖紙完成，完全符合並能夠實現標準要求的試驗內容。點火時間可任意設定，記錄至0.01s。

該儀器包含：(1)流量計：調節燃氣流量大小。(2)噴火管：燃氣通過軟管首先連入流量計，再經過箱體後部軟管通入噴火管內。(3)擋風板：擋風板上部安置玻璃。試驗在通風廚中進行，箱體頂部的圓孔與擋風板上的縫隙使氣體形成對流。(4)控製麵板：Power-電源開關Start：啟動內部電機運轉，噴火管移至試驗位置後(與試樣中心垂直距離為8mm，水平距離為3.2mm)觸動內部計時開關Reset：計時器清零/火管複位。(5)試樣夾具及試樣架。試樣架基板上有可以調節左右移動的旋鈕，通過鬆開及擰緊旋鈕，移動和固定試樣架基板。(6)計時器：顯示設定及實際的點火時間。計時清零後火管才能完成要求的運動，否則火管前移後無法回複初始位置。

　　試驗步驟解析：

　　試樣準備及儀器調試後，將已裝配好的試樣夾具放在試樣夾上。打開煤氣閥，對火管進行供氣。用電子打火器對準噴火頭進行點火。按動控製麵版上的start鍵，在機械的傳動作用下，噴火管前移，移至試驗位置，對試樣夾具上的試樣及測試紙進行點火。點火同時啟動記時係統，控製麵板顯示頻記錄點火時間。1s後，火管後移，計時器停止記時，試驗結束。取下試樣及測試紙進行評級。

　　A設備調試：

　　確保床毯燃燒測試儀可操作。.

　　(1)調節噴火管位置

　　借助高度量規，使噴火針頭與測試時試樣的垂直距離為8mm。

　　移動試樣架，使測試時試樣中信遠離噴火針頭3.2mm。

　　(2)調節點火時間

　　在計時器麵板上設定點火時間。按start按鈕，火管在電機的驅動下移向試驗位置，停留一定時間(停留的這段時間即為點火時間)後，火管後移。停留的時間顯示在計時器上，如果此時間與設定的點火時間一致，說明儀器可以正常使用。

　　(3)調節火焰長度

　　檢查該儀器的安裝過程根據操作手冊已全部完成。打開供應燃氣(使用甲烷，技術等級，純度>97.0%)，在通風環境下，排空一定時間確保儀器已接通電源，關閉通風廚，點火後調整火焰長度為16mm(5/8英寸)。火焰的長度由附件中的火焰長度量規量取。

　　提示：在調節火焰高度之前需要進行排空(排出管道內的空氣)，標準規定排空時間至少為5min，為了確保您的安全，此步驟一定要在通風廚或其他通風良好的環境中進行。在調節火焰長度時，為避免風速影響，將關閉通風設備。

　　提示:注意高度量規及火焰長度量規的使用。將高度量規夾入試樣夾具中，移動噴火管觸碰量規正中心，即達到標準要求。調節火焰長度時，將火焰長度量規對準火焰側麵，火焰長度量規的寬度即為標準要求的火焰長度。

　　B樣品準備：

　　(1)裁剪10個待測試樣及標準燃燒試紙

　　提示：試驗結束後，將對標準燃燒試紙的表麵燃燒狀態進行評定，從而判斷樣品的燃燒性能。

　　10塊試樣的尺寸為70mm×70mm，5塊試樣正麵標記，5塊試樣反麵標記。10塊標準燃燒測試紙的尺寸為70mm×90mm，正中間掏空一直徑為50mm的圓。

　　提示：試樣的正反麵各進行5次燃燒測試。標準燃燒試紙為NNN-P-40b,2號鏡頭紙。

　　Standard 為用戶提供該操作指南。使用前需閱讀該操作說明書和適用的標準。Standard 分銷商和代理商對用戶沒有按照該操作手冊正確使用或由於不正當操作造成損害不負有責任。同時包括由於不符合地方健康、安全和汙染法規造成的後果。

　　(2)刷毛處理

　　每個表麵絨毛試樣應先用刷毛工具處理，非絨毛的試樣無需此操作。Standard 可提供符合該試驗的刷毛裝置。

　　提示：刷毛裝置可通用於45°燃燒測試儀。刷毛時垂直壓力為75±10g。

　　(3)安裝試樣於試樣夾具

　　將試樣安裝於試樣夾具中，安裝順序為：下夾板→試樣→標準燃燒試紙→上夾板。安裝時確保試樣平整，試樣與燃燒試紙在夾具正中心位置。對於薄試樣，應用配件中的夾子夾緊。

　　提示：由於附件中包含5塊試樣夾具，可一次將5塊試樣(連同標準燃燒試紙)裝入相應夾具中。5塊試樣均正麵或反麵朝上。

　　(4)樣品調濕

　　將裝好的試樣放入烘箱中，烘幹30min。烘箱溫度為105±3℃。再將取出的試樣放在幹燥劑上幹燥30-60min。

　　提示：拿取試樣時不要觸碰刷毛後的樣品表麵，幹燥劑上一次性不要放過5個烘幹後的樣品。

　　C開始試驗。

　　(1)開始試驗

　　將組裝並幹燥好的試樣(試樣夾具)放置在試樣架上。

　　提示：若試樣已預處理完畢，則應在此時開始試驗操作。標準規定應在試樣從幹燥器中取出後30s內開始試驗。

　　(2)打開儀器主電源至開啟狀態。在計時器上設置點火時間為1s，開始試驗

　　打開儀器開始按鍵使儀器開始工作，燃燒器點燃，開始火焰衝擊，同時計時器自動開始計時。連續測試5塊試樣(正麵或反麵)，待另5塊試樣幹燥完畢後進行後續試驗。

　　提示：試驗前確保試樣已經正確安裝於測試架上，且已設置正確的自動火焰衝擊時間為1s。

　　D織物的分類

　　以下各類織物的分類說明可有助於解釋織物的燃燒試驗結果。

　　提示：通過標準燃燒試紙的表麵狀態對織物進行分類。

　　類別床毯織物評價

　　1級10張標準燃燒試紙沒有一張出現燃燒、碳化、變色的現象。可接受

　　2級10張標準燃燒試紙有一張或多張出現燃燒、碳化、變色的現象。不可接受
