一、符合標準

YY 0285.1-2017

附錄C：壓力下液體泄漏的試驗方法

附錄F：靜態條件下爆破壓力的測試

附錄G：動力注射中流量及壓力測試

YY0285.2

YY 0285.4

附錄A：球囊額定爆破壓力RBP試驗

附錄B：充盈時無泄漏和損壞的球囊疲勞試驗

附錄C：球囊卸壓時間試驗瞬間時間

二、主要參數：

1. 主要試驗模式：導管動力注射中流量及壓力測試、導管爆破壓力測試、球囊疲勞試驗、球囊卸壓時間、導管液體泄漏試驗等多種試驗模式可選擇。

2. 驅動氣壓:A, 高壓0-10mpa    B,低壓0-1000KPa；壓力變送器範圍：0-10mpa精度0.5%，0-1000kpa精度0.5%；試驗量程可任意設置

3. 精密流量計：測量範圍10mL/min-2400mL/min，小可控流量10ml/min流量精度：±1%

4. 配有不鏽鋼材料內圓錐接頭和外鎖定接頭；配備水管路過濾器40微米過濾；內置高壓電磁閥若幹；內置高壓管若幹。

5. 外殼采用防鏽噴塑處理Q235板材製作；

6. 試驗液儲水罐：內置加熱功能，全自動控溫係統；

7. 溫度傳感器：試驗液出口溫度控製滿足標準要求；

8. 放置試驗液：溫度可控，直接加入方式和小量液體；

9. 流體管道：316L不鏽鋼材料製作；

10. 清洗功能：操作界麵切換使用，一次試驗結束提醒清洗有報警功能；

11. 流體進入方式：蠕動泵方式；

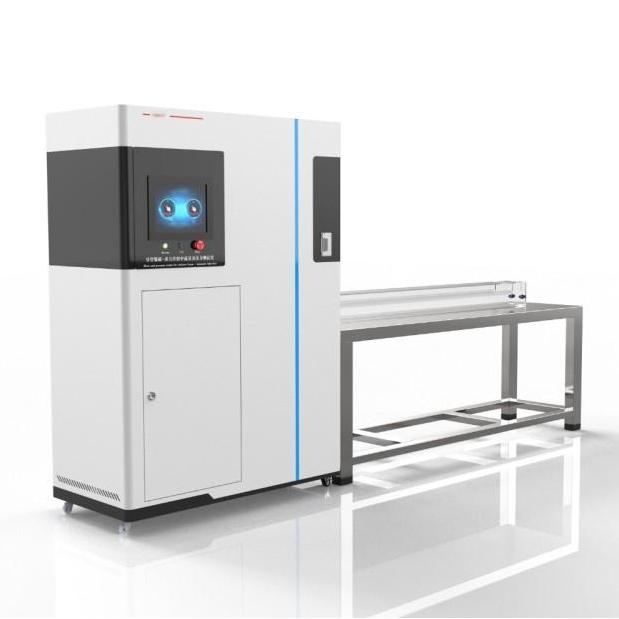

12. 樣品防護罩：10mm厚度亞克力製作，水槽長度1500mm,

13. 測試儀主體：含全自動調壓係統，循環恒溫水裝置，測試水浴槽

14. 控製係統：PLC+Windows係統

15. 操作界麵：中英文切換，12.1寸嵌入式工業電腦，操作便捷，結果可自動統計、可實時打印數據；具有緊急停機按鈕，報警顯示燈；

16. 電腦軟件整個試驗過程可監控和記錄液體穩態流量、溫度、壓力源壓力、導管入口的穩態壓力、時間參數，含試驗曲線圖，並顯示試驗結果數值，可生成含曲線圖的試驗報告；

17. 主機箱體尺寸：800*450*800mm(以實物為準)，

18. 電源：AC 220V 50Hz/110V 60Hz；

三、主要配置清單：

1、主機一台

2、恒溫槽常溫0-99度溫度波動±1℃

3、亞克力水槽一隻長度1500mm

4、魯爾接頭：2套含公母各1件

5、說明書1份

6、合格證1份；

7、電源線1根

8、計量：計量機構校準證書一份。

四、售後服務：

1、質保一年、終身維護

2、設備軟件可按國標終身免費更新

3、售後客服24小時在線

五、試驗注意事項：

必須采取預防措施和安全防範措施，以保護試驗操作者避免受到加壓係統失敗和高壓下導 致流體泄漏發生的危險。

1，采用臨床相關預處理準備試驗導管。例如，預先浸泡在生理鹽水中，接觸常用注射液,或滅菌 處理。

2，使試驗箱流體溫度達到(37±2)C,並在試驗過程中保持該溫度標配恒溫槽0-99度。

3，將導管座連接到連接器，並用鎖定裝置牢固固定(如適用)。

4，確保導管內的氣體已用流體排出，然後用夾子封閉導管。

5，檢査液壓回路是否完好並無泄漏。

6，試驗前將導管浸入循環的試驗箱流體中至少1 min,使其達到熱平衡。

7，調節液壓源,使其向試驗導管供給速率為1 mL/s的流體，以產生可使導管泄漏或爆破的足夠 壓力。對於替代設備，製造商應選用一個壓力遞增速率來控製試驗設備，使其準確地測量到靜態爆破 壓力。

8，將流體注射到閉合的導管中直到導管泄漏或爆破。

9，係統加壓時，記錄導管座壓力，標注其能達到的壓力
