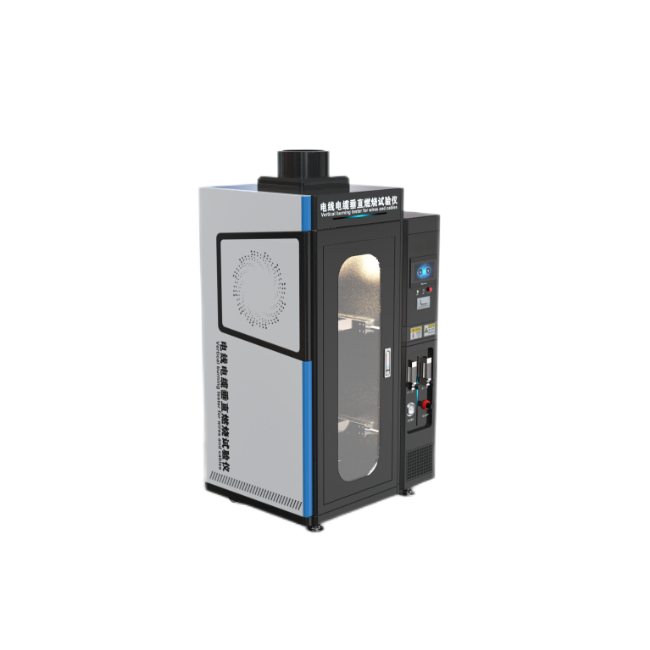

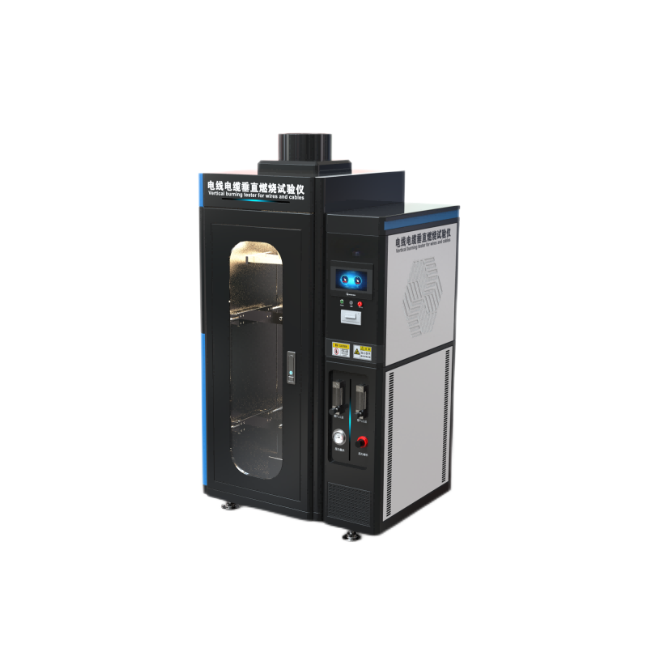

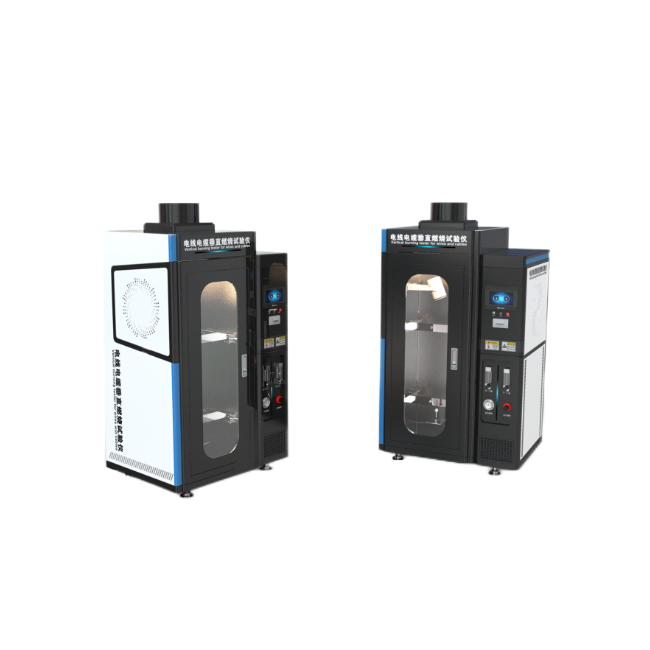

電線電纜垂直燃燒測試儀/單根電線電纜垂直燃燒試驗機/電線電纜燃燒性能測試儀

使用範圍

單根電線電纜垂直燃燒試驗儀主要針對導體直徑大於8mm(截麵積大於0.5mm2)或小於8mm(截麵積小於0.5mm2)的單根電線電纜的可燃性能進行評定。適用於照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。

產品功能特點

是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

主要技術參數

1.燃燒器：內徑Φ12mm ± 0.5mm符合GB/T18380.11及內徑Φ9.5mm ± 0.5mm符合GB/T18380.21本生燈各一個

2.試驗傾角： 45°

3.火焰：20mm ± 2mm 到190mm±1mm可調

4.施焰時間: 0-999.9s±0.1s可調

5.持焰時間: 0-999.9s±0.1s，自動記錄，手動暫停

6.燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )

7.流量壓力：帶雙流量表及壓力表燃氣及空氣

8.溫度測試範圍：0~1000℃

9.火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在45秒±5秒之內

10.火焰應連續燃燒試樣，火焰燃燒時間T設定範圍0.1-999.9秒連續設定；

11.測溫熱電偶：Φ0.5mm進口鎧裝熱電偶K型

12.試驗過程：試驗程序自動控製，無獨立抽風

13.燃氣：采用高純度丙烷氣或石油液化氣用戶自備；

14.被試驗電線電纜長度：600±25mm；

15.被試驗電線電纜外徑：導體直徑大於0.8mm或截麵積大於0.5mm2

16.本裝置應安放在不通風且溫度為23±10℃的環境中進行試

17.轉換開關可根據實際需要選用手動或自動；

18.燃氣流量範圍：0.1-1L/min；

19.空氣流量範圍：0.1-1m3/h

20.燃燒噴燈標準功率：1KW

21.電源電壓：220V/50Hz

22.箱體材料：不鏽鋼機箱 外表無焊點工藝

23.工作室尺寸：300x450x1200mm0.16立方；

配置清單

1說明書 份 1

2燃燒箱 台 1

3接物盤 件 1

4保修卡 份 1

5合格證 份 1

6不鏽鋼塊規 個 1

設計標準

GB/T18380.11-2008、GB/T18380.12-2008、GB /T18380.21-2008、GB/T18380.22-

2008、GB/T5169.14-2007

適用標準

IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656
