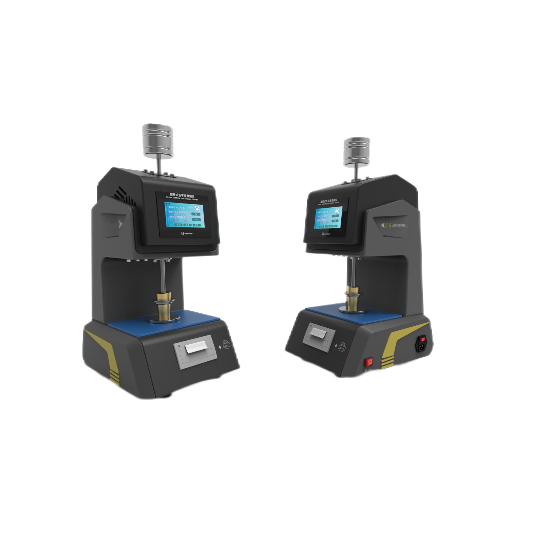

摩擦色牢度測試儀簡介

AATCC摩擦色牢度測試儀是美國紡織化學家協會和印染工作者的測試儀器。摩擦色牢度儀測試在幹、濕摩擦狀態下織物顏色從材料表麵轉移到其它材料上的能力。除了進行顏色轉移測試，該儀器可以進行磨損、幹/濕摩擦、撓曲性、粉化、幹洗、研磨和其他試驗。試樣采用標準壓力和運動方式保證試樣條件可控且可重複。

電動和手動，旋轉摩擦色牢度儀器共有三種型號：傳統的手動摩擦色牢度儀CSI238AA，電動摩擦色牢度儀CSI238BB，手動旋轉式摩擦色牢度儀CSI238EE。摩擦色牢度測試儀符合以下測試標準，同時也滿足其它工業和組織的測試方法。

238AA和238BB：                           238EE:

AATCC 8                                      AATCC 116

AATCC 165                                    ISO 105-X16

ASTM F1329

EN ISO 105-X12

ISO 105-D02

JIS K6328

JIS L0849

JIS L1084

AATCC摩擦色牢度測試儀使用說明書包括操作程序和安全措施。在安裝和使用儀器前請仔細閱讀該說明書以確保使用的安全性和測試結果的性。我們極力用戶閱讀此操作手冊，對於沒有嚴格按照此使用說明來操作AATCC摩擦色牢度測試儀造成的後果不承擔任何責任。

1.0 技術參數

型號238AA手動

物理性

長度：         60cm23.6英寸

寬度：         16.5cm6.5英寸

高度：         20.3cm8英寸

出貨重量：     13kCSI13lb

型號238BB電動

物理性

長度：60cm23.6英寸室內使用

寬度：22.2cm8.75英寸

高度：高至2000m

高度：27cm10.6英寸            環境溫度：16～29℃60～85℉

相對濕度：80%

結構：冷軋鋼板                     交流電源電壓波動：額定電壓±10%

表麵處理：灰色烤漆                 過壓等級：Ⅱ

                                   汙染等級：2

出貨重量：13kCSI13lb

電源：

115V，60Hz，1.5A

230V，50Hz，0.75A

型號238E旋轉式

物理性

長度： 26cm10.3英寸

寬度： 15cm6英寸

高度： 25.4cm10英寸

出貨重量： 5.4k12lb

占地麵積：儀器操作和日常維護時，各型號占地麵積約為90×60cm3×2ft。

2.0 238E操作方法

238E為手動操作儀器，具有一個往複旋轉測試頭，主要用於測試織物上較小麵積的印花部位。使用標準砝碼，直徑為16mmm的摩擦頭與試樣表麵接觸並對其施加11.1N壓力。當操作者沿同一方向轉動手柄，摩擦頭先沿順時針方向旋轉1.125圈，然後沿逆時針旋轉。通過施加壓力和在儀器基座上安裝砂紙來使試樣在試驗過程中保持固定。儀器的上端可沿基座向上傾斜抬起，以便於安裝和卸下試樣。

3.0 238AA和238BB選配

我們提供全套可互換的摩擦頭和摩擦臂以滿足各種行業和組織的測試方法。通用的摩擦頭和摩擦臂見下文列。如有需要如下配件或其他AATCC摩擦色牢度儀附件和備件，請聯係我們的客戶服務部門。

3.1 更換摩擦頭

1. 取下位於摩擦頭上方摩擦臂旁邊的螺釘。

2. 將摩擦頭從摩擦臂下麵的定位孔中向下拉出。

耐摩擦色牢度儀-幹濕摩擦

一，用途

AATCC幹濕摩擦色牢度測試儀是美國紡織化學家協會和印染工作者的測試儀器。摩擦色牢度儀測試在幹、濕摩擦狀態下織物顏色從材料表麵轉移到其它材料上的能力。除了進行顏色轉移測試，該儀器可以進行磨損、幹/濕摩擦、撓曲性、粉化、幹洗、研磨和其他試驗。試樣采用標準壓力和運動方式保證試樣條件可控且可重複。

二，耐摩擦色牢度儀-幹濕摩擦配置

      01,  直徑16mm摩擦頭

1. 小白布一盒

2. 夾子1件

3. 說明書2本

4. 合格證1本

5. 操作視頻1分

6. 銘牌1件

7. 電源線1根；

8. 三，儀器種類介紹

電動和手動，旋轉摩擦色牢度儀器共有三種型號：傳統的手動摩擦色牢度儀CSI238AA，電動摩擦色牢度儀CSI238BB，手動旋轉式摩擦色牢度儀CSI238EE。摩擦色牢度測試儀符合以下測試標準，同時也滿足其它工業和組織的測試方法。

四，產品參數

紡織品或皮革製品對耐摩擦過程中顏色從著色紡織品表麵轉移到其它紡織品表麵的影響程度。

1     手動式測試儀，操作簡單

2     負重壓力為9N

3     測試摩擦頭為16mm直徑

4     摩擦布鉗設計方便使用

5     配有計數器來監控轉動次數”00000”

6，

濕法試樣摩擦頭

　　可選擇中空尼龍摩擦頭進行濕法和溶劑摩擦試驗。尼龍摩擦頭同標準摩擦頭具有相同的尺寸，但其具有更好地耐化學腐蝕性能。其側麵有一個裝載孔用於將固定量的液體通過4個支線孔均勻地輸送到測試布。當其內充滿溶劑如MEK，可用於評估紫外光固化油墨的固化程度和摩損程度。該摩擦頭使用摩擦臂側麵的螺釘緊固。

　　為保證摩擦頭正確地固定在摩擦臂上，先使用摩擦色牢度儀標準校正布進行試驗，檢查產生的圖象是平整的。

　　摩擦塊

　　摩擦塊提供19×25.4mm(0.75×1英寸)的矩形摩擦區域，用於鋪地織物的測試。其通過摩擦臂側麵的螺釘連接於驅動臂上。螺釘可采用10-32×20mm的Allen圓柱形內六角螺釘，其可通過手動固定和鬆開。摩擦塊裝於驅動臂上後，摩擦塊配備的矩形套筒可用於安裝測試布。

　　紗線測試頭

　　測試紗線和線形材料時，可選用丙烯酸摩擦頭。其直徑為25mm(2英寸)，長51mm(2英寸)。使用標準摩擦頭固定到位後，可提供較大的圓形測試區域來避免材料滑出。標準測試布由摩擦頭配備的兩個彈簧夾固定。

　　輕量級摩擦臂

　　CSI238AA和CSI238BB的標準摩擦臂加載在試樣上的壓力為9N。對於要求較小壓力的試驗，我們提供中等重量(3N)的輕量級摩擦臂。(該類型摩擦臂無夾具，CSI238AA采用適用於定位孔的掛鉤來減輕重量。)

　　更換摩擦臂時，取下用於緊固驅動臂和曲柄的螺釘(注意墊圈的定向)，從儀器上取下摩擦臂組件。將新的摩擦臂組件插入導軌。在的行程長度位置插入墊圈和螺釘來連接驅動臂和曲柄，緊固螺絲

五，符合標準

AATCC 8, 165, ISO 105 D02, X12, BS 1006 D02, X12, GB 3920, JIS K6328,

L0815, L1084, DIN 54021等

六，使用說明

    把織物試樣及標準摩擦白棉布進行幹/濕摩擦，以每秒一轉之速度繞動手柄十次數，

   使磨擦頭在試樣上前後往返滑動20次。將測試白棉布與標準沾色灰卡在標準顏色評

   審燈箱光源下比較及評估級別。

七，包裝規格

         1，重量 ：6kg   13lb

        2， 尺寸 ：長        寬         高

                660mm 160mm  215mm

          3， 24英寸  6.5英寸  8.5英寸

八，選配套耗材

    美式耐摩擦白棉布、沾色灰卡,歐式標準沾色灰卡,耐摩擦白棉布

 AATCC摩擦色牢度測試儀使用說明書包括操作程序和安全措施。在安裝和使用儀器前請仔細閱讀該說明書以確保使用的安全性和測試結果的性。我們極力用戶閱讀此操作手冊，對於沒有嚴格按照此使用說明來操作AATCC摩擦色牢度
