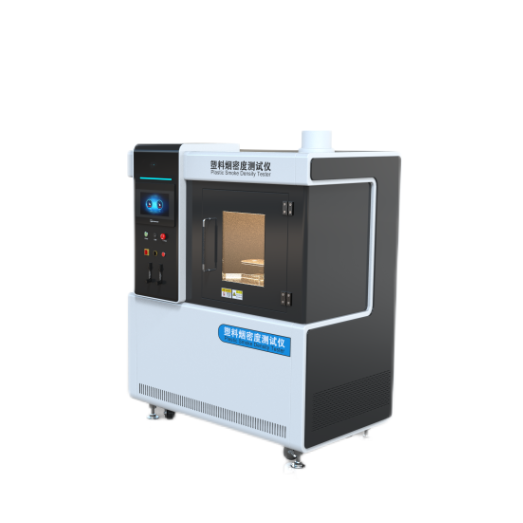

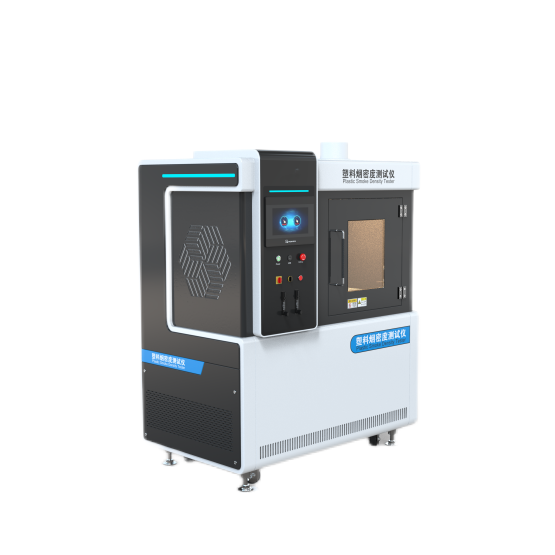

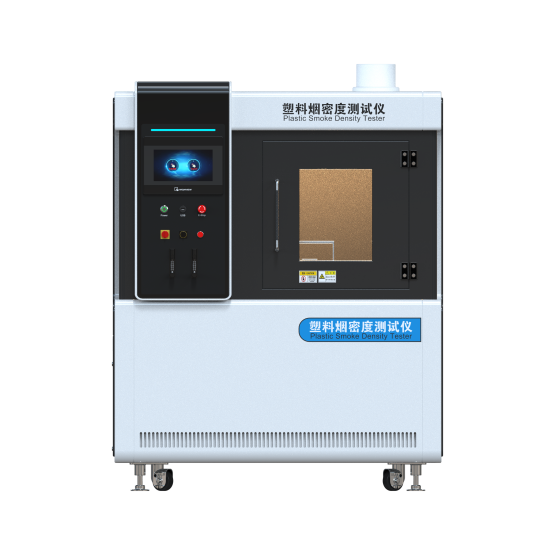

塑料煙密度測試儀 單室法測定煙密度測試儀 電線電纜煙密度測試儀

一、儀器用途：

塑料燃燒性煙密度測定儀是依據標準GB/8323.2-2008中規定的技術條件而研究研製的一種測定煙密度的測試設備，本標準適用於測定塑料燃燒時產生煙霧的比光密度，並以比光密度為試驗結果。它用於評定在規定條件下塑料的發煙性能。

符合GB8323.2-2008《塑料-煙生成-第二部分：單室法測定煙密度試驗方法》以及ISO5659.2-2006《塑料-煙生成-第二部分：單室法測定光密度》試驗標準。整個儀器由密閉試驗箱、光度計測量係統、輻射錐、燃燒係統、點火器、試驗盒、支架、測溫儀表以及煙密度測試軟件組成；電路采用單片機開發，技術含量高、性能穩定。此儀器適合於有的塑料，也可適用於其他材料的評估(如橡膠、紡織品覆蓋物、塗漆麵、木材和其他材料)，被塑料行業、固體材料行業之生產工廠以及科研試驗單位廣泛使用。

二、試驗箱：

前門安裝有視窗和可擋住視窗的活動的不透明遮光板，方形箱體底麵安裝有防止壓的爆破鋁箔片，頂部安裝有箱體內部壓力調節裝置。

主要技術參數：

內尺寸：高914±3mm，寬914±3mm，深610±3mm；

外尺寸：高1680mm，寬1450mm，深850mm此尺寸僅作參考

材質：1.5mm鋼板製作，外烤米白色靜電漆，內烤黑色漆。

三、光電測量係統：

1、光源：為6.5V的白熾燈，光波長400~750nm

2、接受器：為矽光電池 ，透光率0%為無光線通過，透光率光無遮擋完全通過。

四、輻射錐：

1、輻射錐：由額定功率為2600W的加熱元件組成，能在樣品表麵中心提供10KW/m2~50KW/m2輻射強度。

2、輻射錐加熱器：由獨立的電源供電變壓器功率3000W，為單相隔離變壓器溫度控製器，可控矽控製。

3、熱流計：量程為50 kw/m2,接收輻射麵積直徑為10mm的平坦區域，采用水冷降溫。

4、點火器：點火器噴嘴由Φ4.0mm孔徑銅管製成，火焰長度、水平測量時為30mm。

五、燃燒係統：由穩壓閥、過濾器、調節閥流量計、燃燒器組成。

1、燃氣為純度95%以上的丙烷

2、燃燒器：由點火器和噴嘴組成，噴嘴高於試樣上表麵10mm的水平位置，並置於試樣中心位置

六、整機性能：

1、測量範圍：0.0001—；煙密度0—924六檔自動換擋

2、測量範圍：0-；

3、測量精度：±3%；

4、工作電壓：200-240V   50Hz

5、環境濕度：室溫-40℃

6、相對溫度：≤85%；

7、工作環境：儀器運行時，應避免強光直射、並無強製空氣流動現象。

七、測量軟件：基於WINDOWS XP操作界麵、LabVIEW風格。顯示透過率與時間曲線。
