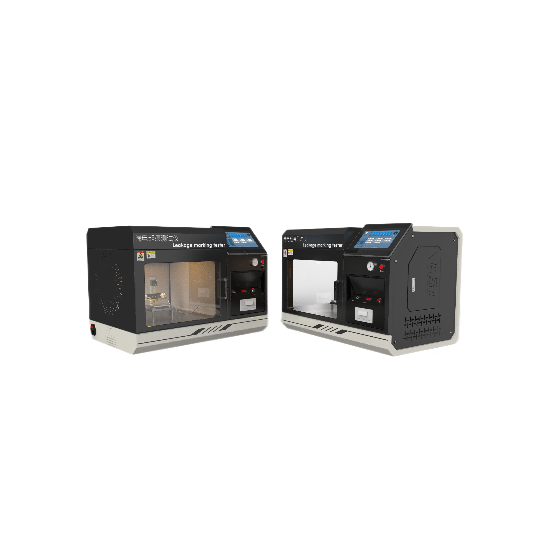

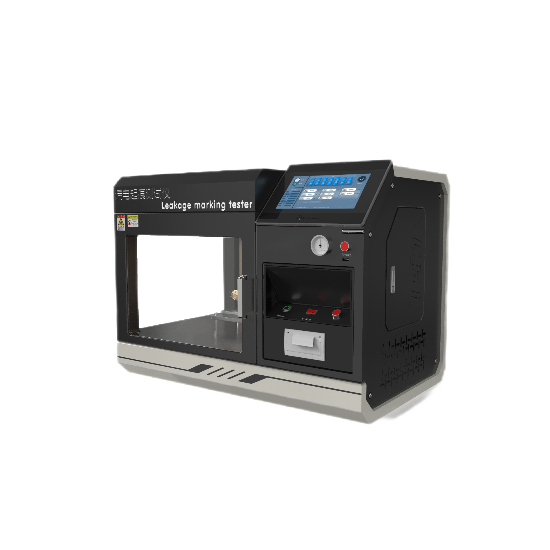

漏電起痕試驗儀

描述

漏電起痕試驗儀測量在電壓高達600V時固體電氣絕緣材料在電場作用下表麵暴露於含雜質的水時的相對耐電痕化性能。

執行標準

IEC60112:2003/GB4207-2003<固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法>，UL746AASTM D3638-92、 DIN 53480 等標準規定的仿真試驗項目。

設計標準GB6553-2014嚴酷環境條件下使用的電氣絕緣材料評定耐電痕化和蝕損的試驗方法(IEC60587:2007，IDT)

主要用途：

漏電起痕試驗儀測量在電壓高達600V時固體電氣絕緣材料在電場作用下表麵暴露於含雜質的水時的相對耐電痕化性能。

當將電壓施加到放在材料表麵上規定的電極裝置之間，且電解液以規定的時間間隔滴到兩電極之間時，在此試驗情況下可能產生電痕化。引起材料破壞必需的液滴數隨著施加電壓的減小而增加，且在低於某一限值時，不發生電痕化。當材料在高試驗電壓下也未電痕時，可以有不同程度的腐蝕，且腐蝕深度能測出某些材料能在試驗時燃燒。

技術參數：

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

電極材料：試驗電極-鉑金，電極接杆-銅鉑金純度達到標準要求99%

電極尺寸：(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm)

鉑電極12mm，30°±2°斜麵

電極距離：4.0mm±0.01mm，夾角60°±5°

電極壓力：1.00N±0.01N

試液電阻：A液0.1%NH4Cl，3.95±0.05Ωm；B液1.98±0.05Ωm

滴液裝置：試驗時不需要調整，操作簡單

液滴高度：35mm±5mm(可調節)

液滴時間：30s±0.01s(優於標準)(可預置調節)

滴時間：24.5min±2min

內箱：黑色烤漆處理；

液滴滴數：1～9999(可預置)(可調節液滴大小，使44-55滴的容量為1cm³

試驗風速：0.2m/s(新標準)

試驗電壓：100V～600V(25V分度，可調節)

電源壓降：1.0A±0.1A時8%

起痕判斷：0.50A±10%，2.00s±10%

施加電壓在100～600V48～60Hz之間可調，短路電流在1.0±0.0001A(優於標準0.1A)時電壓下降不過10%

排氣孔：Ø100mm

空氣環境：溫度0~40℃相對濕度：≤80%無明顯振動及腐蝕性氣體的場

當試驗回路中，短路電流大於0.5A時間維持2秒鍾繼電器動作，切斷電流，指示試品不合格

試驗電源：220V 0.6kVA 50-60Hz；

外形尺寸：1000*1150*650 mm
