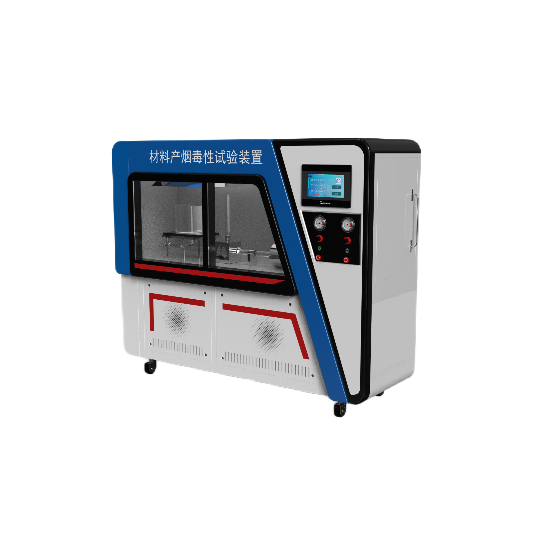

材料產煙毒性試驗裝置鼠籠法

用途

材料產煙毒性試驗裝置(鼠籠法通過一定時加熱釋放出有害氣體後觀察小白鼠的反應來進行測試。 此測試主要依據相關標準並且使用於建築材料、 紡織麵料、交通工具的內飾材料、電線電纜等行業

執行標準

GB/T 20285-2006 材料產煙毒性危險分級

DIN 53436 通風條件下材料的熱分解產物及其毒物學檢驗

技術參數

采用環形爐加熱,由滑動模組帶動環形爐進行自動住複移動完成石英管加熱要求。使用溫度可達1000℃,控溫,溫度誤差±1℃以內，運動速度：10mm/min，可移動距離750mm；

配備耐高溫熱電偶進行環形爐溫度測量,以及進行環形爐發熱量的

配備耐高溫石英舟,存放試樣裝入石英管內加熱分解；

熱電偶：外徑1.5mm耐高溫0-1000度；

配備轉子流量計進行載氣與稀釋氣的供給,配備可便捷控製的高精度閥體進行氣體切換

亞克力染毒箱，可以觀窗內部小白鼠的運動狀態

溫度控製器的控溫方式宜采用比例微分積分溫度控製方式,滿足對環形爐內壁溫度靜止時波動在士1℃,運行時波動在士2.5℃的要求；

配備10套鋁質鼠籠裝置，並配備鼠籠運動監測係統；

溫度控製係統由控溫熱電偶、冷端溫度補償器和溫度控製器組成；

工控機電腦+Windows操作軟件自動控製實驗過程,可通過軟件設定,顯示,計算,儲存,打印試驗數據，並能記錄實驗中數據；

染毒箱由無色透明的有機玻璃材料製成,染毒箱有效空間體積約10L,可容納10隻小鼠進行染毒試驗。

視頻係統可監控有實驗小白鼠狀態，並可錄製保存視頻文件,小白鼠運動狀態畫麵監控,實時溫度曲線顯示；

小鼠轉籠由鋁製成,轉籠的質量為(60±10)g小鼠轉籠在支架上應能靈活轉動,無固

定靜止點；

內置校準程序模塊,可自動校正爐體溫度是否符合要求；

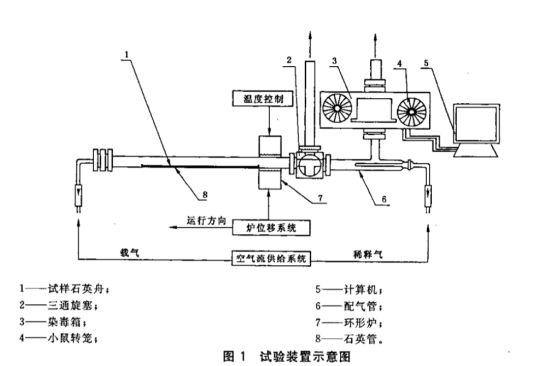

煙氣采集配給組件由三通旋塞、稀釋氣輸入管和配氣彎管組成,有煙氣流動管公稱通徑為(36士1)mm,管壁厚(2士0.5)mm；

環形爐環形爐由爐殼、爐體、爐管和電加熱絲組成,環形爐爐管內壁為供熱麵。爐管內徑為47mm,長度為100mm；

石英管及石英舟由石英玻璃製成,石英舟。石英管公稱通徑為(36士1)mm,管壁厚(2士0.5)mm,長度1000+mm
