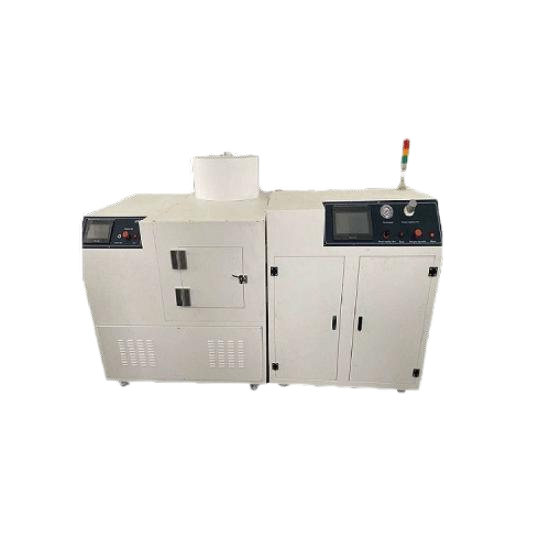

高低溫耐碎石衝擊試驗機

設備簡介：
汽車工程協會有機物塗層委員會，從1986年開發了碎石衝擊，用於測試和汽車材料對碎石碎片的抗擊能力。

高低溫多功能耐碎石衝擊試驗機主要用於準確再現由飛濺的砂礫造成的破化現象, 多功能耐碎石衝擊試驗機適用於外塗層粘聚性破壞試驗、塗層係統中不同層間粘合性破壞試驗、硬質玻璃材料的脆性厚度、抗剝落的塗膜厚度、塑料及玻璃的抗剝落、抗碰撞、抗磨損測試等相關試驗。塗層的破壞程度由噴射角度、噴射壓力的級合塗層發生單層、多層甚至是全部的剝落。碎石的打擊、鋼丸或碎石的質量、衝擊持續時間以及試驗儀器不但會使塗層的裝飾效果受到損失，而且還會影響塗層的設定條件等共同決定。

滿足發以下測試標準：

符合ISO 20567 --1《色漆和清漆 塗層的耐石擊性的測定 第1部分：多次衝擊試驗》

DIN55996-1:2001《塗層材料的碎石衝擊強度檢驗第1部分：多重衝擊試驗》

SAE J400《汽車表麵塗層的抗碎石測試

ASTM D3170-03(2007)，GME 60268-96， GMW14700， GM9508P ，MGR ES30.AD.149，ISO 20567-1-2005， NES M0007 Section 28，DIN EN ISO20567-1-2007， FLTM BI 157-06，汽車工程師協會SAE，美國測試與材料協會ASTM，德國汽車工業協會VDA，通用汽車GENERAL MOTORS)，克來斯勒CHRYSLER)，大眾(VOLKSWAGEN)，福特汽車FORD MOTOR)，豐田TOYOTA)，馬自達MAZDA)

，尼桑NISSAN)，SAE J400、ASTM D3170、VDA、GM 9119P/9508P / 9619P、Ford、Mazda MES MN 601C、JIS M0141、GMW 1407、TL211-6,GME 60 268、Nissan、Chrysler 463PB-39-01、GMW14668-3.4.9、Chrysler 463PB-52-01、Volkswagen及Toyota等的測試要求。

主要技術參數：

1、測試環境條件：環境溫度為5～35℃、相對濕度≤85%RH、試驗箱有試樣

2、工作壓力範圍：0 ~ 5.0 kgf/cm2/等級1.6 ，可根據客戶實際氣源壓力情況進行調節，可到8.0kgf/cm2

3、壓縮空氣管內徑：19mm 或更大

4、空氣槽容積：180L能夠滿足：當打開磁閥時預先規定的400kpa4bar的工作壓力能夠持續保持至少10秒鍾

5、進料方式：自動進料，進料速度可調

6、VDA 噴槍：30.0±0.5 mm

7、SAE 噴槍：52.6±0.5 mm

8、工作時間：0—999S 可調

9、振動時間：0—999S 可調

10、循環次數0—99S可調

11、碰撞箱體配置：3D角度可調試驗台一套 ，0—180度角度任意可以調節，更配有高精度移動式角度顯示器，方便客戶調節衝擊角度。

12、 標準試驗台衝擊窗口：300*300 mm 有活動的支撐架可調節窗口大小以適合不同大小的試樣試樣厚度不過30 mm 。

13、試驗箱外尺寸：約1800 L*1000 W*1200H mm；碰撞箱主體結構采用≧6mm的鋼板+烤漆；擊打窗口采用10mm的鋼板,抗振、耐磨性好。

14、試驗衝擊材料：4mm—5mm硬度：61HRC-65HRC有棱角鋼顆粒、或8-16mm水磨石、或JIS A5001規定的石子均可

15、試驗壓力: 100±5kPa、200kPa±10kPa

16、試驗次數：1-5次均可

17、噴射時間：8-12S/500g或30-35S/2000g

18、噴射角度：54°±1º (特殊90°±1º)可調

19、噴射距離：10-500mm可調

20、噴槍內徑: 30.0±0.5 mm或 52.6±0.75 mm

21、試樣尺寸：80×80 mm或200×100 mm

22、試驗低溫度：-20至-70℃(可設)

23、試驗高溫度：室溫至150℃(可設)
24、壓力範圍：0～1Mpa 可調

25、溫度範圍：-40°C～100°C采用獨立的耐高低溫碰撞箱

26、壓縮空氣管內徑：25.4mm\20mm\15mm

27、空氣槽容積：136L

28、射槍管內徑：30mm\53mm

29、樣品尺寸：寬度≦105mm\厚度≦12mm\長度≦150mm

30、試樣測試角度 ：平板式的測試試樣可按2\45°\54°\90°，不規則的試樣采用3D試驗箱

31、噪音值：噪音≦120dba操作人員需佩戴防護耳塞

32、運行方式：適用於連續運行

33、試驗介質：砂礫、沙子、鋼砂丸、鐵砂丸等

34、進料速率：通過電磁振動進料器進行調節

35、氣流壓力、流速：內置式儲存壓縮空氣 壓力和流速保持恒定  可通過噴嘴處的調節閥控製速度

設備驗收:

設備終驗收在需方設備安裝在地進行，保證設備在運行期間測試要求完全符合計量標準和行業檢測要求。
