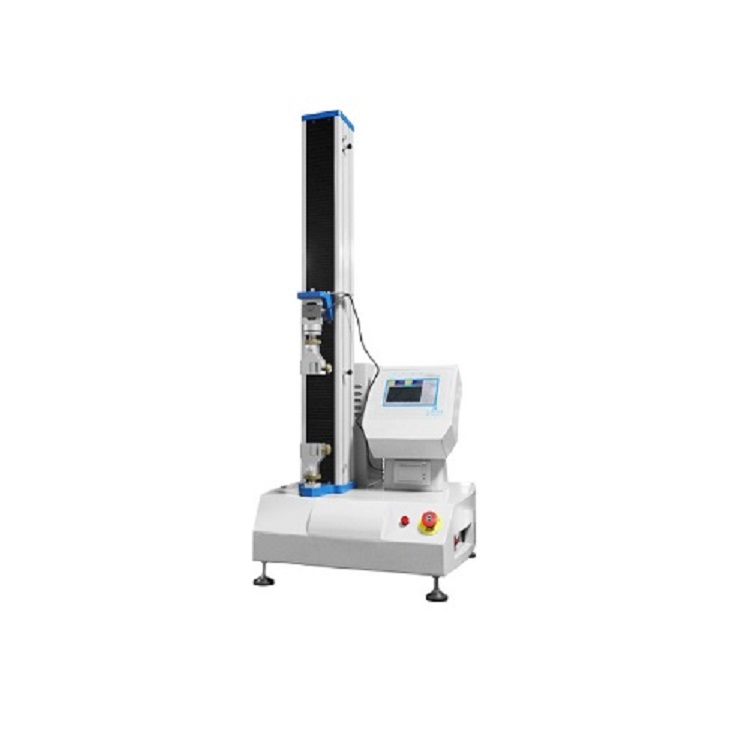

电脑伺服式拉力试验机

一、仪器简介
1、本系列材料试验机主要可测各种材料的拉力、剥离、撕裂、粘接力、抗力物性。可打印出测试日期、时间及显示器设定的显示值。可配各式夹具及伸长量测试装置，或依据客户需求定制。

二、满足标准
1、GB/T16491、GB/T1040、GB/T8804.1、GB/T8804.2、GB/T1041、GB/T9341、GB/T8808、GB/T18477、GB/T583、GB13022

软件及软件操作界面：

1软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。

三、控制系统界面如下：

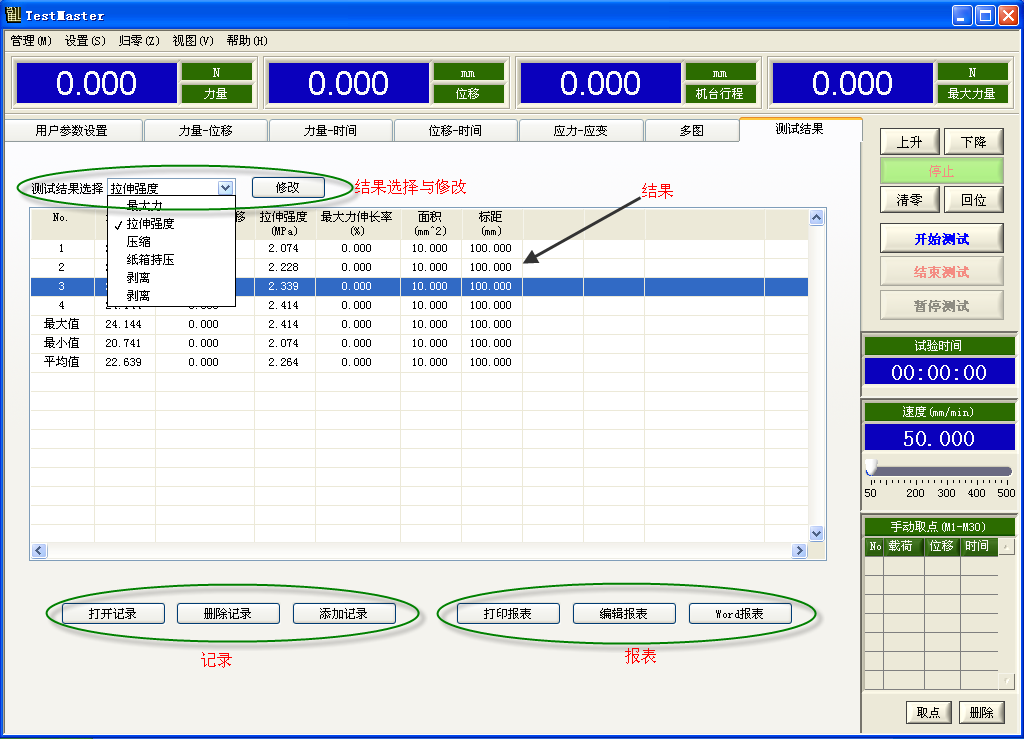

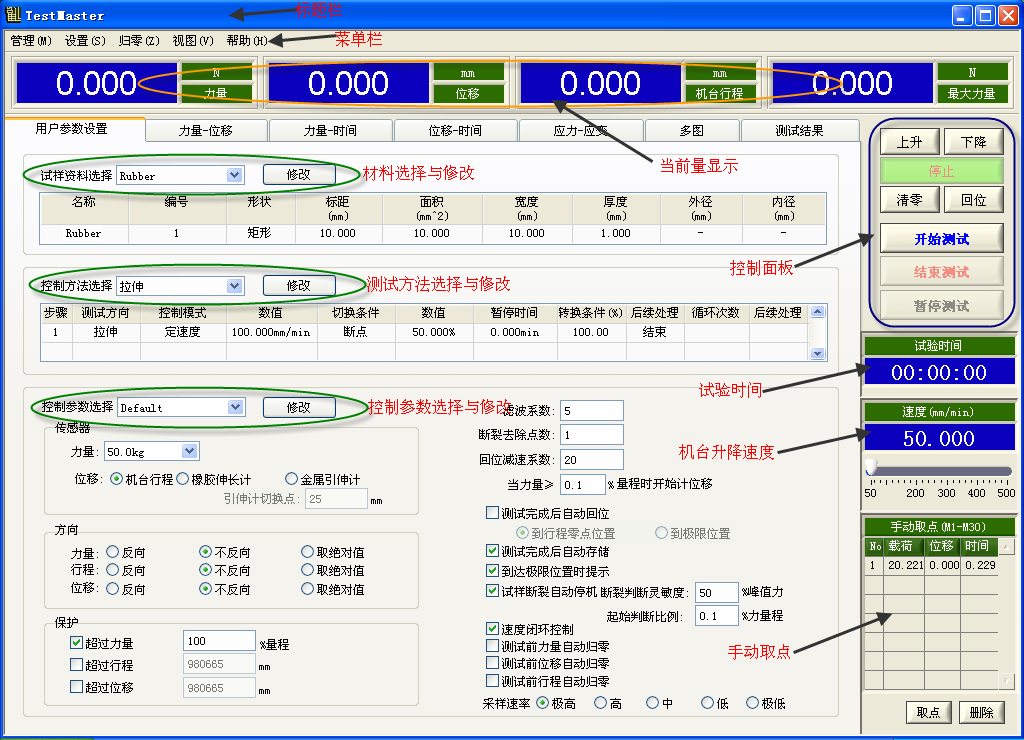

试验操作界面如图1和图2示：

图1

图2

软件包括标题栏、菜单栏、当前量显示栏、控制面板、试验时间显示、机台升降速度、手动取点、材料选择与修改、测试方法选择与修改、控制参数选择与修改、结果选择与修改、结果显示表格、历史记录操作、报表操作和力量-位移等曲线显示等。

标题栏：软件名称、版本等信息

菜单栏：软件的管理和功能操作等，

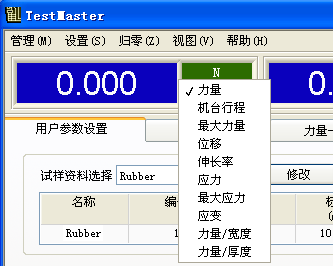

当前量显示栏：显示力量、位移等当前值，可通过下拉列表选择要显示的项目，如图3示

图3

控制面板：控制机台上升、下降以及执行测试等操作

机台升降速度：调节机台上升下降的速度

手动取点：手动在曲线上抓取特征点。

材料选择与修改

测试方法选择与修改

控制参数选择与修改

结果选择与修改

结果显示表格

历史记录操作：打开记录即打开一条历史测试记录，多只能打开一条记录，当重复打开时将覆盖上次打开的记录；删除记录即删除一条或多条选中的记录；添加记录即在上次基础上新增打开一条或多条记录。

报表操作：打印报表即输出报表到打印机执行打印；编辑报表即打开报表进行编辑；Word报表即根据Word报表模版产生一个Word格式的报表

力量-位移等曲线显示：显示测试曲线。

四、主要技术指标：

1、容量：50kg进口传感器
2、电机：400w松下伺服电机
3、驱动器：400w松下伺服驱动器
4、丝杆：进口滚珠丝杆
5、控制方式：面板控制(LCD显示)，可连电脑，windows模式操作
6、速度: 0.1-500mm/min速度可调
7、行程：900mm含夹具
8、荷重分解度：1/250,000
9、荷重精度：≤0.5%
10、单位切换Units：gf/kgf/N//kN/LBf/T
11、外形尺寸：L*W*H520*515*1250mm
12、重量：约70KG
13、电源：1∮, AC 220V, 50Hz

五、主要功能及特点：

主机：

1.1该机采用双空间结构；

1.2调速系统采用进口伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达300mm/min。

1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

1.4万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

2、控制系统、操作软件及数据处理系统

2.1 硬件

位移编码器计数采用4倍频技术,使位移分辨力提高4倍,可达0.0005mm。

脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制接口的伺服马达、变频马达或直流马达实现平滑无级调速。

的速度、位移、力量三闭环技术，可以实现的任意波形控制。有输入输出接口均采用高速光电隔离技术，具备强大的抗干扰能力。

2.2 软件

Windows标准风格，层次分明的操作方式加上详尽的帮助文档和提示使之成为目前试验机行业简单易用的软件，调试和软件培训效率将显著提高。

采用多线程并行处理技术，测试过程中实时同时显示力量-位移、力量-时间、位移-时间、应力-应变等曲线，可随意切换到想看的曲线画面，并可查看用户设置等。

标准化的测试过程控制和报表输出模版，使可以定义任意多个测试标准供用户调用，范围涵盖GB、ASTM、DIN、JIS、BS…等几乎有测试标准。灵活强大的测试方法自定义方式,具备定速速、定位移、定力量、定力量速率、定应力、定应力速率、定应变、定应变速率等各种控制模式，可实现复杂的多步嵌套循环控制.可设置自动返回、自动判断断裂、自动归零等功能。

强大的数据分析统计和曲线图形分析辅助工具，具备放大、缩小、平移、十字光标、取点等功能。多次历史测试数据可调入图形同时显示做对比分析。多达7个区间设置、30个手动取点、60个自动取点功能。具备值、小值、平均值、去高低平均值、中位数、标准差、体标准差等多种统计功能。

完全开放的测试结果编辑方法，用户可得到任何想要的测试结果。力、断裂力、剥离力、拉伸强度、剪切强度、撕裂强度、变形、屈服力、伸长率、弹性模量、环刚度、非比例延伸率、区间小力、区间平均力、定伸长取力、定力量取伸长等多达400多个计算结果均由计算机自动算出，供用户选择调用。

业界创新的Microsoft Word报表格式，简单易用，只要您会使用Word，就可编辑出您想要的精美报表。

权限管理系统使您可以锁定软件的任意功能模块,将软件操作分为多个权限级别,没被授权的操作人员无法触及没被授权的模块,软件操作更加安全可靠。

全数字化的校准系统，校准过程简单高效，校准数据上下位机双重保护。功能强大的单位系统，可以适应世界上任何单位制，如力值单位有gf、kgf、N、kN、tf、lbf、ozf、tfSI、tflong、tfshort等供选择,更可扩展任意多种单位。

更多重的保护机制：力量、行程、位移量程保护设定，上下限位行程开关硬件保护设定。

测试数据管理简单直观高效：单次测试数据以Windows标准的文档形式存储，自由设置储存路径和文件名。避免了传统测控软件以数据库格式储存测试数据时数据库文件会越来越大而导致软件运行越来越慢的缺点。只要您的硬盘足够大，测试数据可以无限量保存。

六、系统基本配置

1、试验机主机                                           1套

1.1伺服电机                                             1套

1.2调速器                                               1套

1.3负荷传感器                                           1只

1.4滚珠丝杠                                             2套

1.5减速系统                                             1套

3、惠普台式电脑                                         1台

4、基于Windows操作系统的计算机控制软件                 1套

5、随机工具提供安装、维修、操作需的工具及清单 1套

6、技术资料：使用说明书、软件使用手册 、合格证、装箱单
