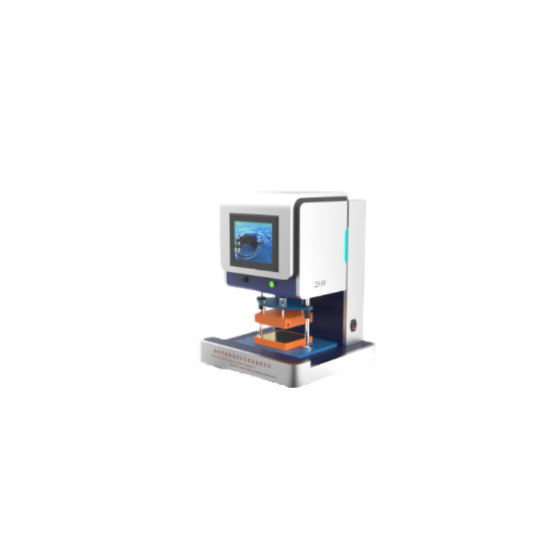

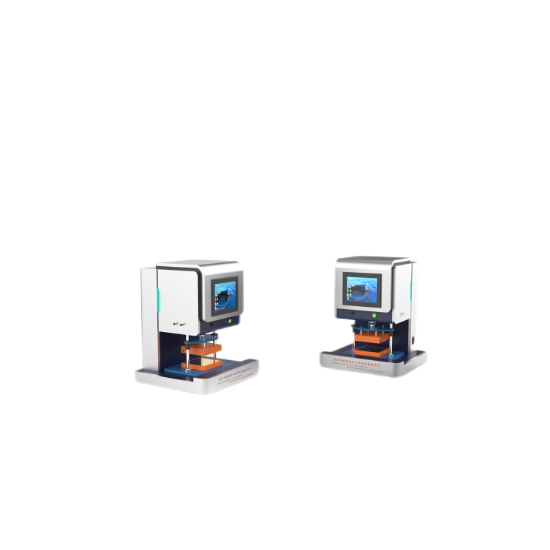

防護平板熱流計法導熱係數測定儀

用途

本儀器采用國際上流行的熱流計檢測導熱係數方法，配工業電腦實現全自動檢測，是在我公司原基礎上重新優化設計而成，適應各種常見材料導熱係數的測試要求本儀器基於穩態平板法測試原理，在熱麵加入穩定的熱麵溫度，熱量通過試樣傳遞到冷麵，測量傳遞的熱流，再根據試樣的厚度和傳熱麵積可計算導熱係數和熱阻。此測試方法簡便，快捷，重複性好。非常適用於材料傳熱方麵的研究和開發。可用於塑料、橡膠、石墨、保溫材料等測試，廣泛應用在大專校、科研、質檢、廠礦。

執行標準

本儀器參考標準:ASTM E1530-06用保護的熱流計技術評定材料的耐傳熱性能的測試標準、GB/T29313-2012電氣絕緣材料執傳導性能試驗方法、ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法:GB10295-2008絕熱材料穩態熱阻及有關特性的測定( 熱流計法)。

主要參數

控製係統：PLC+Windows係統；

操作界麵：彩色12寸觸摸屏，嵌入式工業電腦，中英文切換；

導熱係數範圍：板狀樣0.001-5W/mk和圓柱狀樣 3-1000W/mk；

測試精度：優於 5%

熱板溫控：標配室溫一99.99C，其他為選配室溫-150.00C和室溫-300.00C，溫室150.00C或室溫300.00C

冷麵溫度：恒溫槽 5--90C(根據溫度選配)；

壓力範圍：0-10KG,精度0.05%

測試麵尺寸：標配150*150mm*厚度80mm內，∅60(或∅80)mm，裝夾樣品 寬60mm

實驗時間：約3 小時

熱流量範圍：0.5-2000W/m2，分辮率0.25 W/m2

電源：220V50Hz

熱流計：測量範圍-2000~+2000w/m2，精度<5%，靈敏度15~100W/(m3.mV)，密封等級IP68 防護標準；

恒溫槽溫度範圍：15L---0-99度

采用有機玻璃防風罩，可直接觀察實驗過程；

外形尺寸：650*650*850mm；

防護平板熱流計法是一種用於測定材料導熱係數的方法，它具有以下幾個優點：

A高精度：防護平板熱流計法能夠提供較高的測量精度，可以測量從低到高導熱係數的材料。該方法基於熱傳導原理，通過測量材料上的熱流和溫度差來計算導熱係數，具有較高的準確性。

B寬測量範圍：防護平板熱流計法適用於各種材料的導熱係數測量，包括固體、液體和氣體等。無論是熱導率較低的絕緣材料還是熱導率較高的導熱材料，該方法都能進行準確測量。

C非破壞性測試：防護平板熱流計法是一種非破壞性測試方法，不需要對材料進行任何物理或化學改變。這使得該方法非常適用於對樣品進行連續、多次測量，而無需擔心材料的完整性或可用性。

D快速測量：相對於其他傳統的導熱係數測量方法，防護平板熱流計法具有較快的測量速度。它可以在相對較短的時間內完成測量，從而提高工作效率。

E簡便易行：防護平板熱流計法的操作相對簡單，不需要複雜的設備或大量的樣品預處理。這使得該方法在實驗室和工業環境中易於實施和操作。
