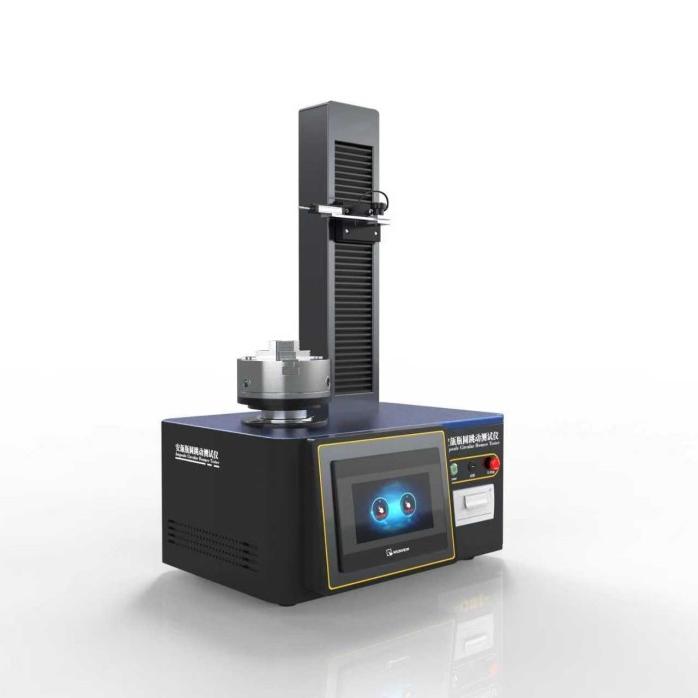

安瓿瓶圓跳動測試儀

儀器工作原理

‌夾持與定位：‌ 儀器通常有一個精密的夾具如V型塊、精密頂針或仿形夾具，用於‌豎直夾持‌安瓿瓶的頸部或底部，確保安瓿瓶的‌基準軸線‌理想旋轉中心線與儀器的主軸旋轉中心線‌盡可能重合‌。

‌驅動旋轉：‌ 通過電機驅動主軸或驅動輪，使被夾持的安瓿瓶‌繞其基準軸線勻速旋轉‌。

‌位移測量：‌

在安瓿瓶瓶身待測截麵的外側通常是瓶身中部或標準的位置，安裝一個高精度的‌非接觸式位移傳感器‌常用類型有電渦流位移傳感器、激光位移傳感器。

傳感器探頭對準並垂直於瓶身表麵，距離瓶身表麵一個微小且固定的距離初始間隙。

當安瓿瓶旋轉時，由於其圓跳動誤差的存在，瓶身表麵與傳感器探頭之間的距離會‌周期性變化‌。

儀器關鍵組成部分

‌精密機械平台與主軸：‌ 提供穩定的支撐和的旋轉運動，自身跳動極小。

‌精密夾具係統：‌ 確保安瓿瓶準確定位和可靠夾緊，且不引入額外誤差。

‌高精度位移傳感器：‌ 核心測量元件，要求分辨率高通常達到微米級、線性度好、響應快。

‌驅動係統：‌ 馬達、傳動機構等，提供穩定轉速。

‌數據采集與處理單元：‌ 采集傳感器信號並進行計算分析。

‌人機交互界麵：‌ 顯示屏、控製按鍵、觸摸屏，用於設置參數、啟動測試、查看結果、管理數據等。

‌機架與外殼：‌ 提供保護，減少環境幹擾如振動、氣流。

‌符合標準：YBB00332003, YBB00322003, ChPYBB00332002、YBB00192003、GB 8452、GB 2637、GB 2639

主要測試參數

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

1-2ml 安瓿：圓跳動 ≤ 0.6 mm

5-10ml 安瓿：圓跳動 ≤ 0.8 mm

20ml 安瓿：圓跳動 ≤ 1.0 mm
樣品直徑：5mm-80mm
儀器量程：0-12.5mm
分度值：0.001mm
可測高度：15mm-150mm
機器尺寸：230mm×170mm×310mm(長寬高)
重量：15Kg

儀器特點

‌測試位置：‌ 通常在安瓿瓶瓶身中部進行測量，具體位置需參照適用的標準或客戶要求。

‌轉速：‌ 測試時的旋轉速度需要設定，過快可能引入振動誤差，過慢影響效率。標準或儀器手冊通常會規定。

‌測量精度：‌ 儀器的關鍵指標，通常在微米級如 ±1μm。

‌判定標準：‌ 主要依據藥品包裝容器材料標準如YBB標準或《藥典》規定。常見的圓跳動公差限根據安瓿瓶規格容量、管徑不同而異

測量頭自動升降，調節測點位置，方便實用；

具備自動統計大小值、偏差值，儀器小分度值不低於0.001mm；

觸摸屏控製，係統程序具備ISP在線升級功能，可按照用戶要求更改試驗功能；

儀器可存儲不少於500組數據，每組數據10個測量值；

試驗結束自動提醒功能；

選配計算機測試軟件，能夠實現數據的導出、存儲、打印等功能。
