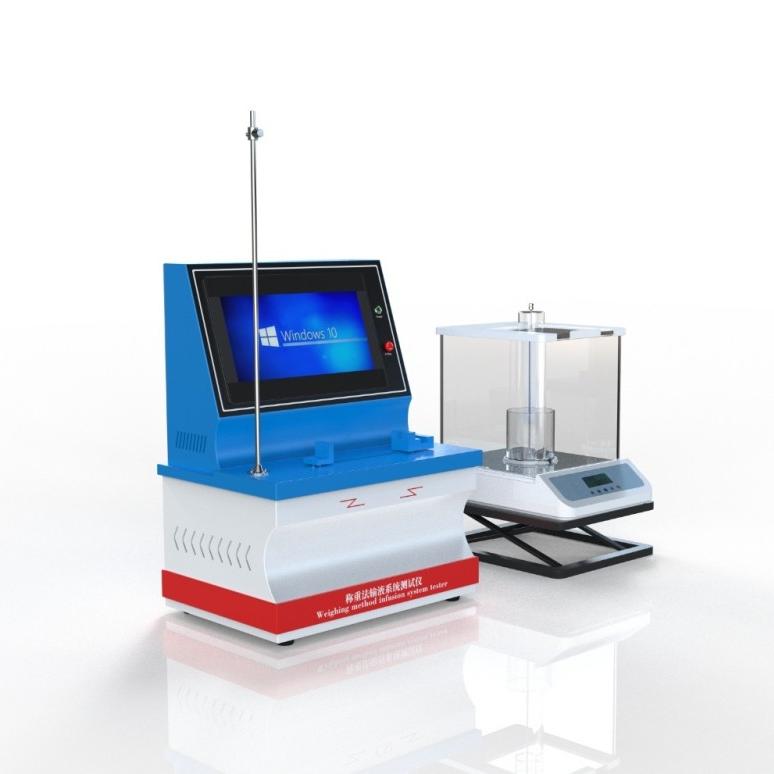

稱重法輸液係統測試儀

概述：

輸液泵和輸液控製器流動特性測定儀是一種專門用於測量醫用注射器內液體流動特性的精密設備，主要用於評估注射器的流速、流量、壓力等關鍵參數，確保其臨床使用的安全性和有效性。以下是該儀器的核心特點和技術要點：

工作原理：

‌壓力差驅動原理‌：通過建立注射器兩端的壓力差推動流體流動，利用高精度壓力傳感器實時監測壓力變化，結合流體力學公式計算流量和流速等參數。

‌容積計量原理‌：采用位移傳感器測量活塞移動距離，結合注射器內徑參數計算流體體積變化，適用於微量流體檢測。

符合標準：

 GB 9706.224-《第2-24 部分:輸液泵和醫用電氣設備輸液控製器的基本安全和基本性能要求》

YY 0451-2023 《一次性使用便攜式輸注泵 非電驅動》

技術參數：

操作係統:  PLC+Windows

操作界麵：12寸工控一體機

1 注射泵/容量式輸液泵測試模式: 30s

采樣間隔： 30s

測試速率：1~ml/min 測試速度可軟件設定

公稱容量：0.1ml～200 ml、有規格任意輸入

2 滴速式輸液泵測試模式:1min

懸掛高度：600~1200mm具體可根據客戶定製

滴速式輸液泵‌： 1~20滴/min，

標配天平：220g/0.0001g

測試針頭：18G /1.2mm

打印機：嵌入式微型打印機

產品淨重：15kg

外形尺寸：430×290×1500mm

電   源：AC220V/50Hz

整機功率：300W

功能特點：

‌自動化測試‌：配備PLC控製係統和工控一體機，支持參數預設、自動校準及結果判斷。

‌數據管理‌：可存儲測試數據並生成曲線圖，支持機載打印或導出報告‌。

‌兼容性‌：適配不同材質、規格的注射器，通過更換夾具滿足多樣化需求‌。

應用領域：

注射器流動特性測定儀主要用於測定醫用注射器的流動性能物理特性，是醫用注射器的重要手段之一。

‌醫療器械質檢‌：用於生產廠家把控注射器推力、密封性等性能。

‌臨床研究‌：評估藥物注射精度及器械適用性，如胰島素注射等微量場景。

配置清單：

主機1台；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

天平220克精度萬分之一1台

試驗杯一次性杯子1包

針頭2個
