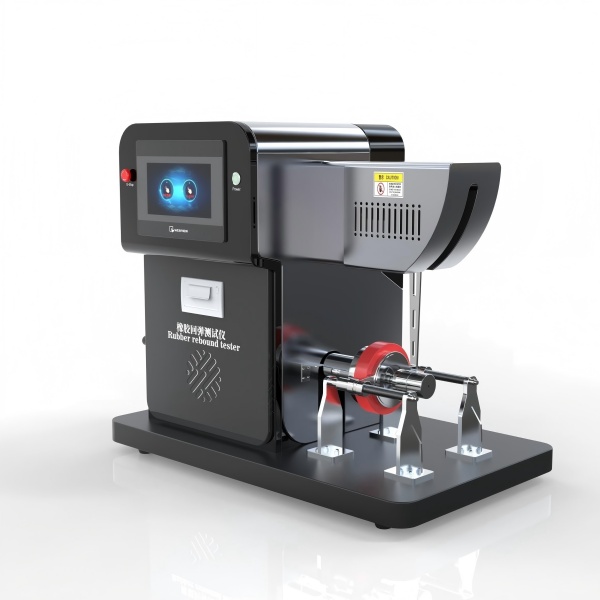

橡膠回彈測試儀，衝擊彈性試驗機，電子式橡膠回彈儀

橡膠回彈測試儀是於測定硫化橡膠回彈性能的核心設備，其原理是通過量化材料受衝擊後的能量恢複率來評估彈性。以下是關鍵要點：

符合標準

彈性衝擊試驗儀是依據標準GB/T1681-2009《硫化橡膠回彈性的測定》以及國際標準IS04662-1986《橡膠-硫化橡膠回彈性的測定》設計製造。

DIN 53512-2000橡膠試驗，回彈性的測定(Schob擺錘)；

ASTM D3574等標準

一、核心原理與結構

‌測試機製‌

‌擺錘式‌：衝擊球直徑15mm以0.5J能量撞擊試樣後，測量擺錘回彈角度計算回彈率‌。

‌落球式‌：鋼球自由落體衝擊試樣，通過反彈高度與初始高度的比值確定回彈性能‌。

‌關鍵部件‌
包含機座、擺杆係統、試樣夾持裝置氣動或機械固定、高精度角度傳感器/位移測量單元及數顯屏‌。

二、技術參數與標準化操作

‌試樣規格‌

標準圓柱體：直徑Φ29±0.5mm，厚度12.5±0.5mm‌。

恒溫環境：測試需在23±2℃、濕度45%-55%條件下進行‌。

外形尺寸：540*300*430mm

電源：220V，50hz

‌核心指標

傳感器範圍：500N，精度±0.05%FS；‌

衝擊速度：1.4±0.6m/s擺錘式

回彈率誤差：≤±0.5%

適用硬度範圍：30–85 IRHD‌。

‌操作流程‌

試樣夾持 → 擺錘預抬至水平位 → 釋放衝擊 → 記錄回彈角度/高度 → 自動計算回彈率‌。

三、核心應用領域

‌輪胎製造‌：回彈率＞60%可降低新能源車能耗提升續航5-8%‌；

‌減震器件‌：高鐵減震墊需保持75–85%回彈率，低溫工況-40℃測試防脆化‌；

‌體育用品‌：運動鞋中底材料回彈率≥70%可提升彈跳高度3-5cm‌。

四、技術演進趨勢

‌智能化升級‌

選配電腦版MODBUS-RTU協議支持USB接口，實現與PLC/組態係統數據互通‌；

PLC+HMI觸控屏自動記錄峰值、計算均值，減少人工誤差‌。

‌定製化能力‌
部分廠商支持非製，如寬溫環境艙-40℃至150℃模擬極端工況‌。

五、選購關鍵指標

衝擊能量精度0.5J標準‌；

誤差範圍±0.5%‌；

六，配置清單

主機1台；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

宣傳冊若幹
