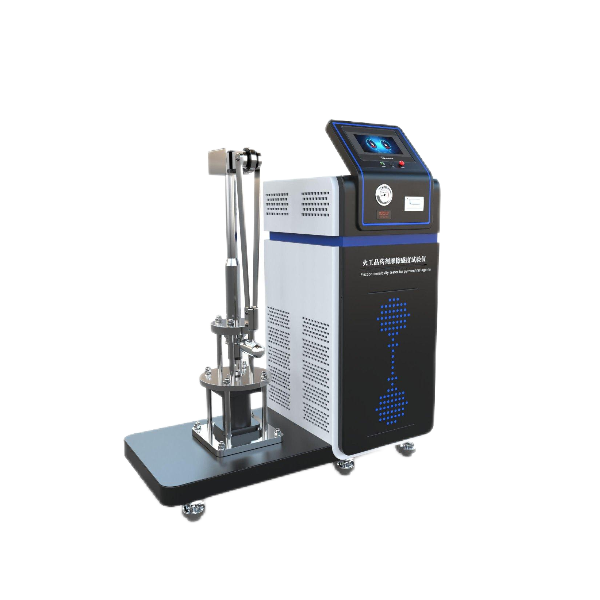

火工品药剂摩擦感度试验仪

一、 仪器介绍

实验原理

将定量的被测药剂限制在两表面光滑的滑柱间，从一定角度释放一定质量的摆锤，通过击杆，从摩擦装置滑柱的侧面撞击滑柱,使其下面的被测药剂经受滑动摩擦作用,观察其发火情况,计算发火概率,作为药剂的摩擦感度。

符合标准：

GJB 5891.24-2006《火工品药剂试验方法第 24 部分:摩擦感度试验》

二、 仪器参数

技术参数：

1、控制方式：PLC

2、操作方式：触摸屏

3、摆体质量：2700g±27g

4、摆锤质量：1500g±15g

5、摆臂长:  760mm±1mm

6、摆体质量中心至转动轴中心距离:   600mm±5

7、摩擦装置：

导向套：外径φ40*18mm    内孔：φ10*18mm     材料：钢材T10A   淬火 60HRC~65HRC

滑柱：φ10*115mm   材料：钢材  GCr15    淬火 60HRC~65HRC

8、压力装置：0~5kg  可调

9、辅助设备:

恒温水浴 :   0~99℃ 温控精度：±1℃

压力机 : 分辨率0.1℃

天平：量程200g  精度：0.0001g

游标卡尺： 1把

电源 ： AC 220V 50HZ  1.5KW

规格：1100*450*1350mm

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌     一个

扳手     一套

恒温水浴   一台

压力机       一台

天平            一个

游标卡尺  一把
