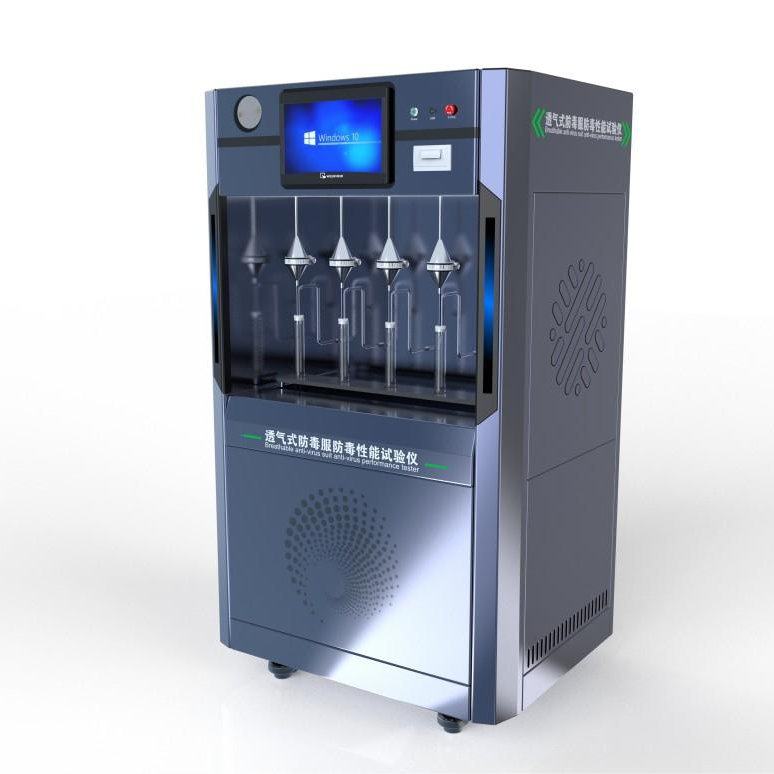

透气式防毒服防毒性能试验仪

对芥子气“气一气”防毒时间的测定

一、 系统核心组成：

满足标准

GJB 2394-95  《透气式防毒服防毒性能试验方法对芥子气“气一气”防毒时间的测定》

GJB 1750-93 《含炭透气防毒服通用规范》

1模拟剂储存模块

独立容器:采用耐腐蚀材质如316不锈钢储存模拟剂，配备液位传感器

安全措施:惰性气体覆盖如氮气防止氧化，泄漏报警装置。

2输送系统

计量泵:高精度蠕动泵 流量范围0.1-100 mL/min

3浓度与流量控制

稀释系统:通过质量流量控制器MFC调节载气如清洁空气或氮气流量，稀释模拟剂至目标浓度0.1-10 mg/L。

闭环反馈:实时浓度传感器反馈调节泵速和载气流量，在发生器端部有光度计实时浓度检测，更好的实现闭环

4.释放终端

多喷嘴设计:耐腐蚀喷头，流量范围10~100 L/min，支持扩散式或定向释放需与气源配合

5.控制系统

控制系统：PLC

操作界面：12寸工控一体机，预设释放模式、浓度、流量。

远程操作: 支持计算机远程监控和操作。

6．技术参数：

芥子气模拟剂发生器参数:

计量泵：高精度蠕动泵 流量范围0.1-100 mL/min

质量流量控制器： 0~200 L/min

光度计：0~200mg/m³  英国Casella

流量计：10~100 L/min

压力传感器：0~600Kpa

温湿度传感器：0~100℃； 20~RH

防护时间测定技术参数：

测试夹具：采集5路 流量单独控制

分光光度计： 波长范围 305~1020nm  光谱带宽 6nm 选配

高精度天平：0~500g  精度：0.0001g选配

电源： AC220V  50HZ   1.5KW

规格：600*400*350

二、校准

1可定期通过激光散射光度计进行校准，可调节稀释装置进行调节输出浓度

2定期对管路进行气密性检测
