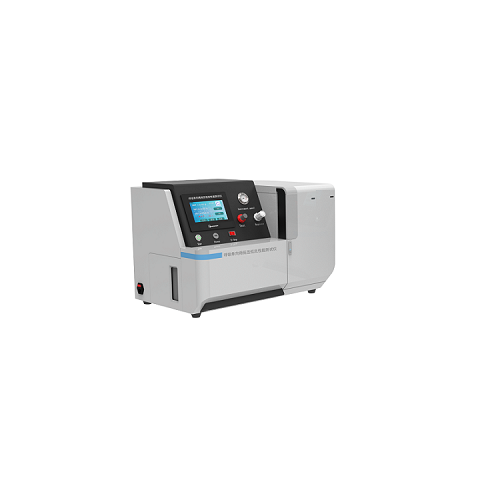

呼吸單向閥低壓低流性能測試儀

一、原理：

在實驗溫濕度環境下，通過電氣比例閥自動供給試樣測試壓力，然後觀察測試樣單向閥液體動態，通過電子天平讀取流動液體的質量，獲取試樣壓力於流量關係，從而得出試樣一定壓力下的流量特性。

二、技術指標

1、 計時器      ：PLC內置 精度：0.01s

2、 壓力傳感器  ：0-100 kpa  精度：0.1%F.S

3、 電氣比例閥  ：0-0.1Mpa   DC24V

4、 電子天平    ：量程：220g 精度：0.0001g

5、 打印機      : 嵌入式熱敏打印機

6、 觸摸屏      ：7吋HMI

7、 控製        ：PLC

8、 電腦分析    ：筆記本電腦/包含測試分析軟件，測試分析軟件；

9，能夠展示流量曲線，能夠設定幾個壓力參數和時間，呈現出流量曲線

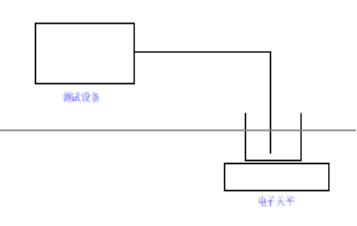

三、結構原理

本裝置由自動測試係統、高精度壓力傳感器，電氣比例閥等：

四、機器電源：

1、電壓 220V 50HZ

2、電流 2.0A

3、功率0.55KW

4、電路保護係統：接地保護、快速保險等.
