一、設備特點

1使用高精度電流、電壓變送器，響應快、精度高。

2一鍵測試，安裝好試樣，隻需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出來。

3結構緊湊，節省空間的設計，使用簡單。

4采用觸摸屏控製,人機互動好,操作簡單。

二、產品介紹:

1主要用途

胸腔特點

在正常情況下，髒層胸膜和壁層胸膜表麵有一層很薄的液體，在呼吸運動時起潤滑作用。任何因素使胸膜腔內液體形成過快或吸收過緩，均可產生胸腔積液，如肺、胸膜和肺外疾病等

2測試原理

 儀器通過模擬肺的呼吸模擬胸式呼吸實現模擬人體胸膜腔係統，在左右模擬肺管上通過可控製閥門開度模擬肺產生氣胸的嚴重程度，在胸腔外部通過蠕動泵添加試驗液體模擬液胸的狀態。外部控製閥門的排氣狀態模擬氣、液胸好轉是胸膜腔壓平衡的狀態。

胸腔仿真模型，通過數據模擬分析，模擬肺部積液、漏氣等病理模型

三、主要參數

控製係統: PLC+Windows

操作界麵: 彩色15吋

人工模擬肺：潮氣量：500ml

      呼吸頻率：10次/min  ~ 40次/min

      呼氣時間：0~10s   可設置和呼吸頻率匹配

      吸氣時間：0~10s   可設置和呼吸頻率匹配

      呼吸暫停時間：0~10S可設置

      呼吸波波形：正弦波

壓差測量範圍:   -20~ 20Kpa,精度士0.5%

一般正常胸膜腔壓：平靜呼氣未胸膜腔內壓約為-0.665-0.399kPa-5-3mmHg，

平靜吸氣未胸膜腔內壓約為-1.33--0.665kPa-10--5mmHg

用力吸氣胸膜腔內壓可下降 至：-11.97kPa-90mmHg

用力呼氣胸膜腔內壓可升高到：14.63kPa110mmHg

 試驗艙環境溫度：37℃±2℃

濕度測量範圍:   20%-RH,精度士3%

溫度測量範圍:   0-100℃。精度士1℃

蠕動泵：模擬液肺用

電磁控製閥門：

呼出管路加裝保溫材料

工作電源:  220V 50Hz

外形尺寸:

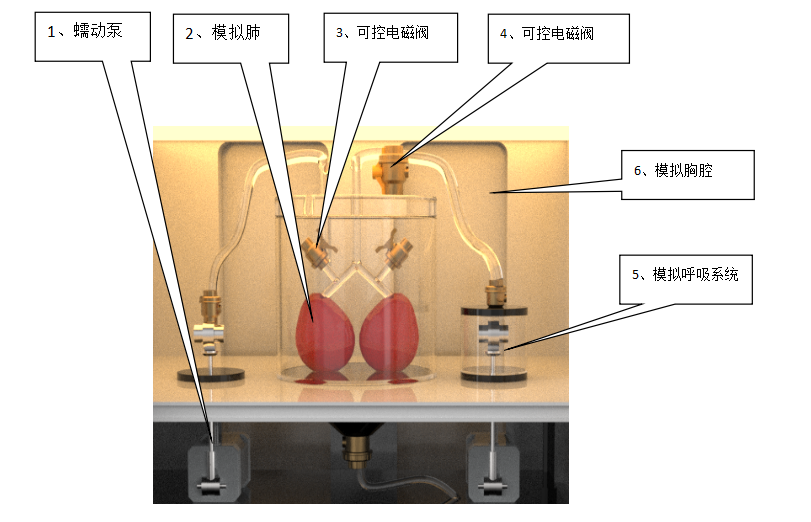

四：設備測試原理示意

技術補充：

1、 蠕動泵：通過蠕動泵加注模擬試驗體液，模擬人體液胸狀態

2、 模擬肺：模擬人體肺

3、 可控電磁閥：模擬人體肺產生氣胸產生和愈合

4、 可控電磁閥：模擬人體氣胸愈合過程中胸腔膜內壓的平衡

5、 模擬呼吸係統：模擬肺呼吸動力裝置

6、 模擬胸腔：模擬人體實際胸腔
