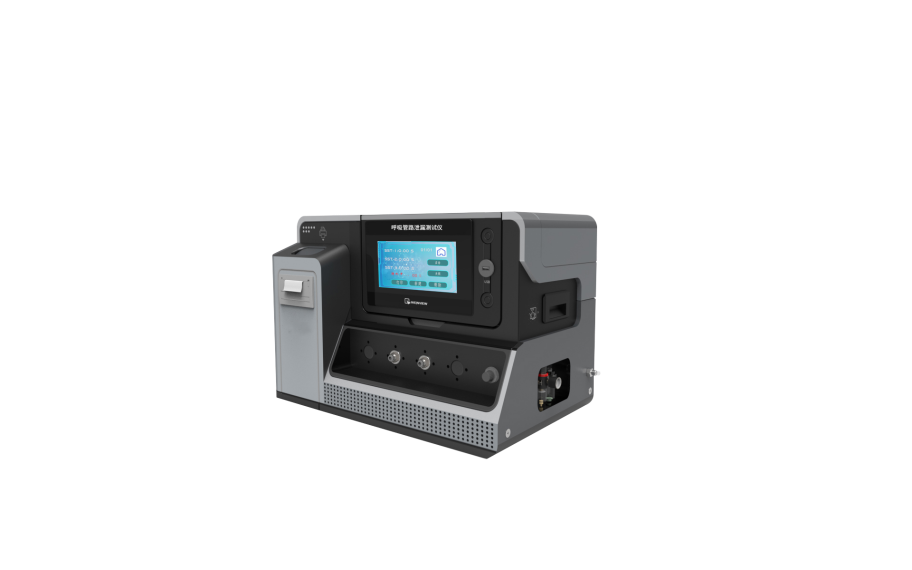

呼吸管路泄漏測試儀YY0461-2003

采用7寸PLC多彩液晶觸控屏，中文菜單顯示，斷電存儲；PLC控製動態顯示；過載報警停機保護；

可打印測試數據，儀器由可以調節流量閥 高壓液體壓力源、標準規定的壓力係統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及量程報警功能，采用力學計量流量，流量控製精度高。

完全符合YY0461-2003，ISO5367-2000，YY 9706.270-和 YY 0671.1-2009要求研製。

1、壓力傳感器測量範圍：0 〜300kpa可任意設置

2、空氣流量壓力：0-300kpa可任意設置

3、恒溫槽0-99°，15升 可任意設置

4，時間控製器

5、數據存儲：200組

5、整機重量：約80kg

6、整機功耗：80w

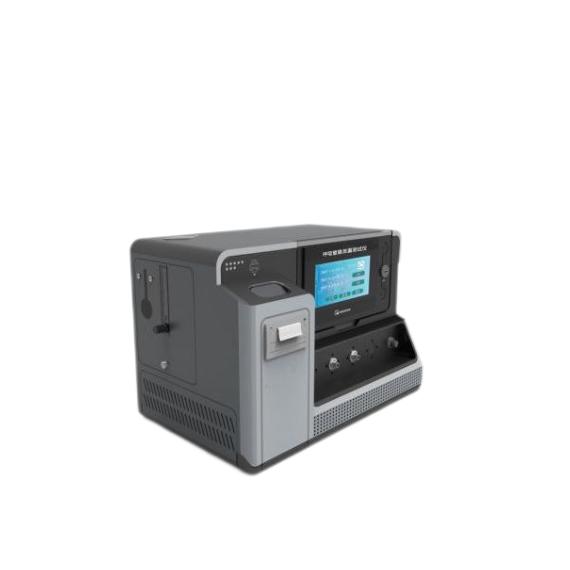

7、普通款，外形尺寸：420* 380* 550mm

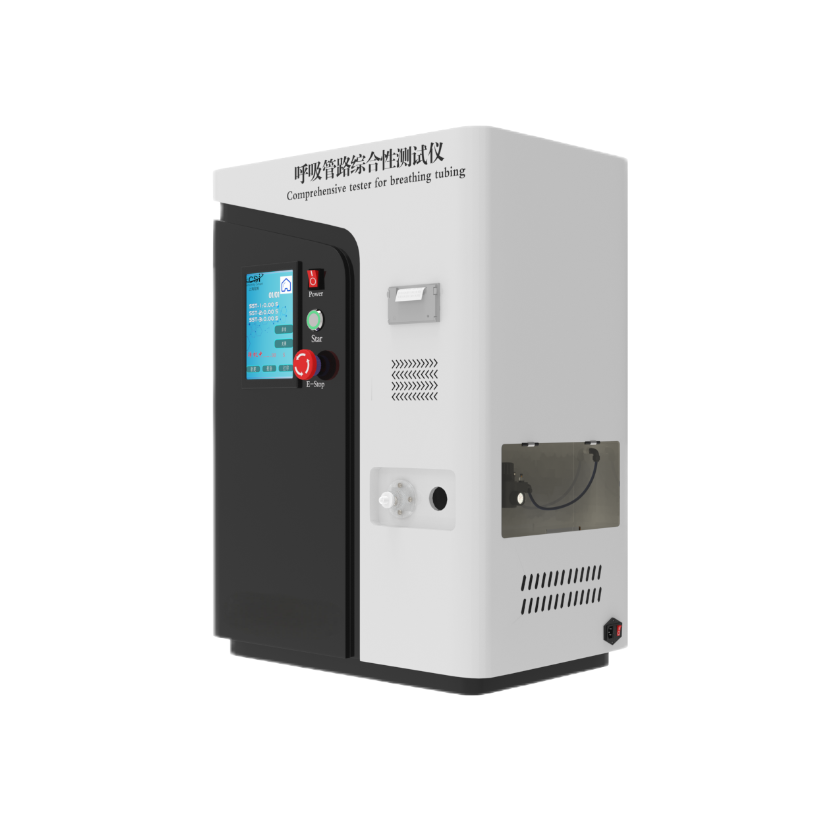

   高配款，外形尺寸：550*450*690mm

8、淨重：60kg

9，標準魯爾內外接頭

實驗步驟

D.1 原理

通過向管路中引入空氣，施加並保持一個內部氣壓，記錄維持該內部壓力需的空氣流量，以試驗呼吸管路的管體的無泄漏:對於呼吸管路帶有裝配端的情況，試驗管體、接頭以及它們的連接無泄漏對於呼吸管路帶平滑端的情況，試驗呼吸管路與相應規格的外圓錐接頭的連接無泄漏。

D.2 試件

試驗在一個呼吸管路上進行。

D.3儀器

D.3.1 施加並保持(6±0.3)kPa的內部氣壓的裝置。

D.3.2 對呼吸管路進行狀態調節的裝置,並使試驗在(23士2)℃溫度下進行。

D.3.3 記錄供試管路保持需內壓時空氣流量的裝置,到4.7述流量的士5%以內。 D.3.4 相應規格的外圓錐試驗接頭,同B3.3。

D.4步驟

D.4.1預期拉伸後使用的呼吸管路,應在拉開狀態下試驗。

D.4.2 對於以裁切其長度狀態供應的呼吸管路,切取不少於lm的適宜長度的試件。

D.4.3該試驗步驟在(232)℃溫度下進行。並在該溫度下進行狀態調節至少1h後進行。 D.4.4 將一個或一段呼吸管路的一端按B.4.2鎖接到試驗接頭上,封閉一端。

D.4.5 如果供試呼吸管路是成對的並與Y形件連為一體的,將一個支管路的一端按B.4.2鎖接到試驗接頭上,封閉另外兩個端口和 APL閥(如果安裝)。

D.4.6通過向呼吸管路內通入空氣的方法施加並保持(6士03)kPa的內部氣壓(D3.3)記錄保持該氣壓需的空氣流量(D3.3)。

D.5 結果表述

D.5.1 以保持規定的內部氣壓需的空氣流量表示結果,以毫升每分鍾為單位。

D.5.2 對於以裁切其長度狀態供應的呼吸管路,以每米長度管路的毫升每分鍾表示結果。
