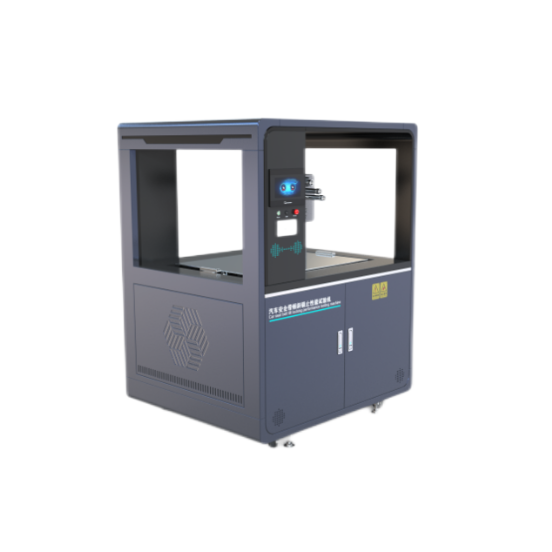

一、 儀器用途

用於試驗安全帶傾斜鎖止性能，所有的安全帶在車輛角速度達到一定值時轉收器必須鎖止，但對感應式轉收器當車輛在各種角度的傾斜度範圍會自動將轉收器鎖緊；可以根據用戶的設定角度，自動進行前後左右等各種設定角度的變更，自動判斷轉收器是否自動鎖止或不可以自動鎖止

二、適用標準

      GB 14166-2013 機動車乘員用安全帶、約束係統、兒童約束係統和ISOFIX兒童約束係統

GB 27887-2011機動車兒童乘員用約束係統  6.2.4.3

三、技術指標

轉收器擺角範圍：  ±45º（可設定）；

擺角速度：    0 ~ 6 º/s（可設定）;

擺角速度誤差：  小於1.0%

傾角總成旋轉範圍：360º

傾角總成旋轉速度：360°/min

測量角度精度：    ±0.5º

控製係統：     PLC

顯示方式：     7吋觸摸屏

設定方式：     液晶屏數字設定

角度測量：     角度傳感器

判斷方式：     計算機自動轉収釋放安全帶，自動判斷

機架結構：     工業鋁型材和不鏽鋼方管

程序自動控製，自動測試、試件損壞自動停機、自動保存測試結果

四、試驗方法

1. 將帶有自動感應裝置的轉收器按照在其製造廠規定的安裝位置安裝在試驗機上。

2. 將安全帶通過導向機構並將可牽引的一端固定在收放安全帶機構中。

3. 將傾角總成回歸到設計“0”角度位置，並檢查傾角總成機構是否達到零角度位置。

4. 傾角總成機構擺角位置回歸到“0”角度位置。

5. 在觸摸屏上設定好前後左右等任意方向傾斜的角度。

6. 啟動測試程序，計算機自動改變前後左右等傾斜角度，到達每一個角度前後計算機自動啟動馬達，收緊安全帶，檢查安全帶有無在該角度鎖止，如此反複，並自動記錄好角度及鎖止情況。
