織物表麵抗濕性試驗儀   噴淋式拒水測試儀

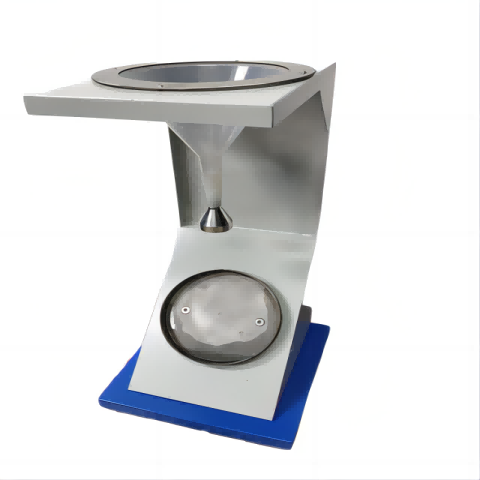

噴霧定量測試儀用於測定織物的表麵潤濕性。它包括一個金屬框架允許蒸餾水通過噴嘴噴射到試樣在45°和150毫米低於噴嘴。將標本的外觀與可選的攝影比例尺進行比較。

測試儀符合

ISO 4920、AATCC 22、M&S P23標準。

GB/T4745-1997   《紡織織物  表麵抗濕性測定  沾水試驗》

AATCC 22-10

ISO 4920-12/ GB/T 4745-12

M&S P23

NEXT 23

　　1. 安全

　　本節介紹貫穿本手冊的安全標誌。在使用噴霧等級測試器之前，請閱讀並理解所有的警告和警告。

　　危險!指示忽略指令可能會導致操作人員處於危險狀態。

　　2. 規範

　　物理

　　長度:26厘米-寬度:26厘米-高度:55厘米

　　結構:鋼,完成:噴塗油漆,重量:5公斤

　　3. 安裝

　　3.1 設置

　　打開噴霧等級測試儀後，將儀器置於溫濕度穩定的房間內平整光滑的表麵。

　　操作

　　5.1 校準裝置,將250毫升蒸餾水27±1℃(80±2)漏鬥的測試和測量所需的時間空的漏鬥。

　　5.2 將試樣牢固地固定在直徑152.4 mm (6.0 in)的環內，使織物試樣表麵暴露在水霧中。試樣表麵應光滑無褶皺。

　　5.3 將呼拉圈放在織物zui上麵的試驗台上，使噴霧圖案的中心與呼拉圈的中心重合。

　　5.3.1 如果是細紗、華達呢、燈芯布或類似結構的織物，將鐵環放在架子上，使織物的方向與zui終產品的方向一致。

　　5.4 倒入250毫升蒸餾水27±1℃(80±2)測試人員的漏鬥,允許它噴到25 - 30年代的試樣。

　　5.4.1 注蒸餾水時，避免用刻度筒接觸漏鬥。漏鬥的移動將改變試樣上的噴霧分布。

　　5.5 箍,底部邊緣,利用相反的邊緣堅決反對一個堅實的對象與織物所麵臨的對象,然後旋轉180°箍,再一次在點之前舉行。

　　5.6 對所有三個樣本重複5.2到5.5。

　　5. 評價

　　6.1 點擊後立即將水或斑點圖案與評分表進行比較。對樣品的表麵進行評級，該評級與評級圖表中zui近的級別相對應。

　　6.2 中級評級可用於50或更高的評級(95、85、75、60)。(見圖1、表1)

6.3 在對鬆散的織物或多孔織物(如巴裏紗)進行分級時，不考慮水通過織物開口的任何通道。

　　圖1噴霧試驗分級圖

　　評級相應的攝影

　　100(ISO 5)上表麵無粘附、潮濕現象

　　90(ISO)表麵輕微的隨機粘附或潤濕

　　80(ISO)噴淋點上表麵的潤濕

　　70(ISO)上表麵局部濕潤

　　50(ISO 1)整個上表麵完全濕潤

　　表1噴霧試驗分級表
