執行標準

完全滿足標準IEC60601-1:2012 Sub-Clause 11.2.21章節以及GB9706.1-2020中第11.2中條款試驗要求；

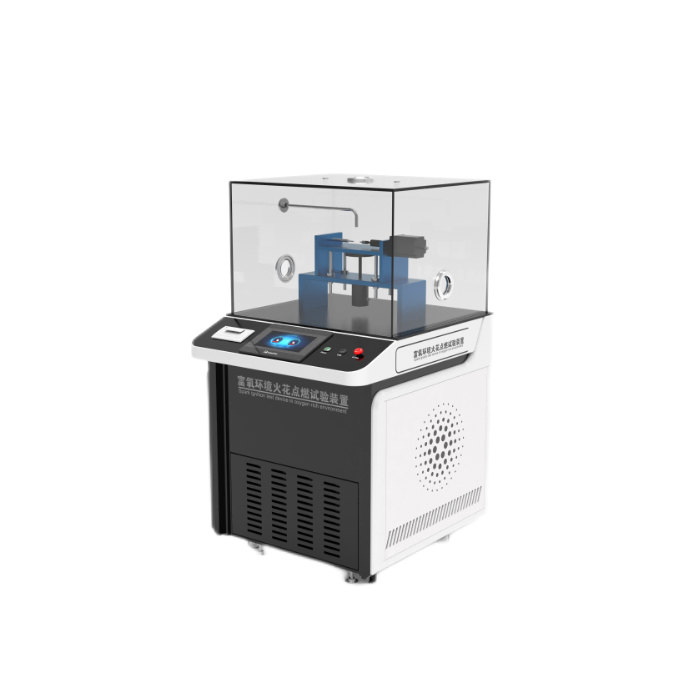

用途

適用於ME設備或ME係統的生產製造商或醫療器械檢驗機構使用。富氧環境是指環境壓力不過110kPa時氧濃度大於25%或者環境壓力大於110kPa時，氧分壓力大於27.5kPa。本試驗裝置用於富氧環境中醫療器械板卡或器件的火花點燃試驗，利用此裝罟進行火花點燃試驗以確定是否存在點燃源。

結構原理:

將用經過考慮的材料製成的兩個接片相對放置(見下圖)。一個直徑為1mm.另一個直徑為3mm。電源連接到圖示的+-引腳。在靠近兩個接頭接觸麵的地方放罟一片棉花。通過一個導管將氧氣以小幹0.5m/s的速度持續噴到接觸麵，將阻極向陽極移動以靠近接觸麵，然後回拉使其分開。至少重複300次以確定火花是否會點獻，如果由幹電極表麵變壞使火花變小，用銼刀清理電極。如果由於氧化棉花變黑並更換它。

技術參數:

控製係統：PLC+Windows係統

操作界麵：彩色12.1寸嵌入式工業電腦，中英文切換；

試驗速度:0~60次/分(可預置)；

試驗次數:1~9999次(可預置)，顯示當前試驗次數，試驗完成後自動停機並報警提示

撞針移動行程可調範圍0~80mm(可預置)，實時顯示當前位置:

監控參數:氧氣濃度，氧氣流量(可調節0~3L/min)

開路電壓:0~100VDC:電壓顯示精度0.1V+%5

短路電流:0~100ADC電流顯示精度0.1A+%5

報警燈狀態指示:綠燈自動運行中，紅燈停止中，峰鳴器故障報警提示:

在線監控:在測試過程中可通過視頻監控係統實時監控測試過程並記錄保存，可通過有線或無線進行上傳至上位控製係統；

配罟獨立通風係統和照明係統，便幹觀察撞針碰撞瞬間拉弧；

設備外置電源負載箱

可編程直流電源:

輸出電壓:0~300V可調輸出電流:0-20A可調

可調電陰:0~200Ω，功率3KW:
