一、描述

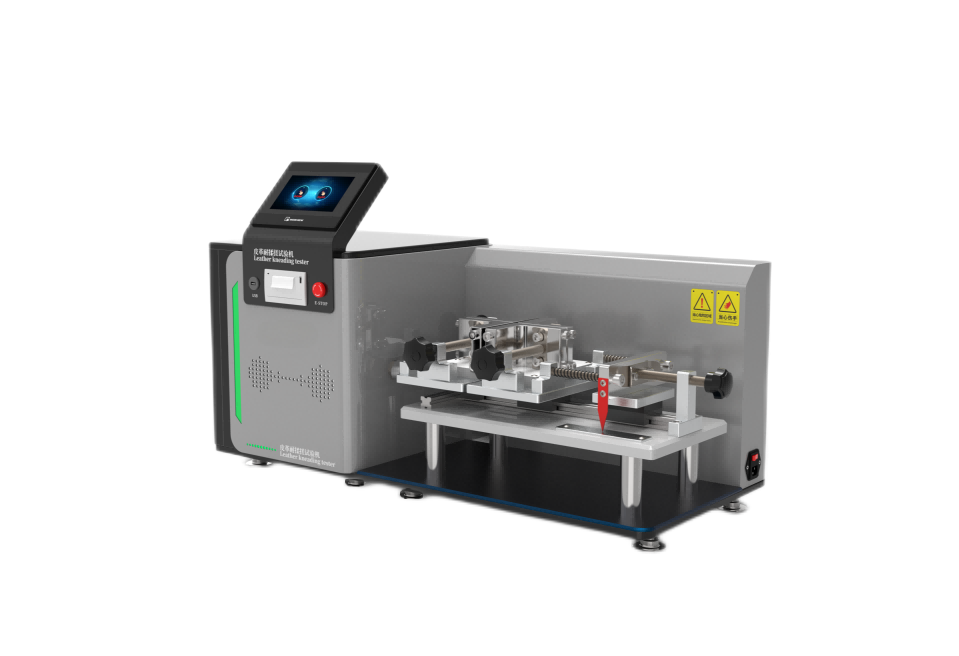

皮革耐揉測試儀/斯科特耐揉搓（cuō）試驗機適用於成皮、皮革、編（biān）織物材料來回的耐揉性，將試樣一端固定在左夾具，另一端固定在右夾具，以一定（dìng）的行程及次數，加於適當之壓力，兩個試樣相互往覆彎折揉磨，經一定次數後，評估試樣的損壞程度。

二、關鍵性（xìng）能參數

三，應用領（lǐng）域

‌皮革製品行業‌

‌鞋類、箱包、服裝‌：評估皮革在長（zhǎng）期彎折（shé）、摩擦下的耐用性，防止（zhǐ）表麵裂紋或塗層剝離‌。

‌家具與汽車內飾‌：測試沙發皮革、座椅（yǐ）材料的耐揉搓（cuō）性，確（què）保美觀性與使用壽命‌。

‌材料研發‌

‌新型皮革材料‌：如合成（chéng）革、再生（shēng）革的（de）性能優化，通過量化測試數據指導配方改進‌。

‌複（fù）合塗層材料‌：檢測防水麵料、阻隔性材料的耐折疊性能，適用於戶外（wài）裝備或工（gōng）業防（fáng）護‌。

‌包裝與工業材料（liào）‌

‌包裝材料‌：測試食品、藥品包（bāo）裝（zhuāng）膜的抗揉（róu）搓性（xìng），防止運輸中破損導致變質‌。

‌工業防護材料‌：如鋰電（diàn）池隔膜、光伏背板的穩定性驗證（zhèng）‌。

四、工作原理

皮革耐揉搓試驗機的工作原理（lǐ）主要基於機械驅動與參數控製的結合，通過模擬實際使用中的揉搓（cuō）動作來評估皮革材料的抗損傷性能。其核心機製可分為以下部分：

‌機（jī）械結構‌

‌夾具係統‌：采用專用（yòng）夾具固定皮革（gé）試樣（yàng），確保測試過程中試樣的穩定性與受力均勻性。試樣通常按標準尺寸（cùn）裁剪並重（chóng）合安（ān）裝（zhuāng），以模擬實際使用（yòng）中的受力（lì）狀態‌。

‌驅動（dòng）係統‌：通過伺服電機或氣缸提供動力，驅動夾具完成往複揉搓動作。部（bù）分設（shè）備支持設（shè）定不同行程（如30-155mm）和角度（如400°-440°），以適應多樣化測試需求‌。

‌控（kòng）製係統‌

采用PLC或觸摸屏界麵設定參數（如揉搓次數、速度、力度等），並實時記錄測試數據。例如，可設定揉搓頻率為120次/分鍾（zhōng），行程50mm，測試次數（shù）達1000-2000次‌。

‌測試流程‌

試樣固定後，設備按預設參數進行往複彎（wān）折、揉磨，模擬皮革在加工或運輸中的機（jī）械（xiè）應力。測試結束後，通過觀察表麵裂紋、塗層剝離等現象評估損（sǔn）傷程度‌。

‌應用標準（zhǔn）‌

測（cè）試方法通常遵循GB/T 8948-2008等標準，要求試樣在特定（dìng）力（如9.8N）和（hé）條件下完成揉（róu）搓，結果判定需結合行（háng）業規範‌。

五、合規性要（yào）求（qiú）（核心標準）

GB/T 8948-2008、JIS L1096、Ｋ6404＼ASO M403等（děng）標準，

六、測試方（fāng）法

試驗方法是將朝試樣的縱向和橫（héng）向各裁取2張寬30mm、長（zhǎng）120mm的（de）試片。使同一方向的2張試片的基布麵朝內重合（hé）在一起，以30mm的夾持（chí）間隔將試片（piàn）安裝到（dào）本試驗機上，逐漸縮小夾（jiá）持（chí）工具的間隔使2張試片相互分開，呈分離狀態，當兩張試片的基布（bù）表麵有輕微接觸時開始施力，縮小間隔直到力為（wéi）9.8N（1kg)為（wéi）止。以50mm的行程、120次（cì）/min的速（sù）度，對基（jī）布為雙麵針織品的試片搓揉2000次，除此之外的試片搓揉1000次。調（diào）查被膜（mó）層（céng）上有無龜裂、損（sǔn）傷以及基布與被膜間是否剝（bāo）離。

七，配置清單

主機1台；

測試（shì）軟（ruǎn）件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線（xiàn）1根（gēn）;

扳手1套;

宣傳冊若幹;

開，呈分（fèn）離狀（zhuàng）態，當兩張試片的基布表麵有輕微接觸時開始施力，縮小間隔直到力（lì）為9.8N（1kg)為止。以50mm的行程、120次/min的速度，對基布為（wéi）雙麵針（zhēn）織品的試片搓揉2000次（cì），除此之外（wài）的試片搓揉1000次。調查被膜層上有無龜裂、損傷以及基布與被膜間是否剝離。
