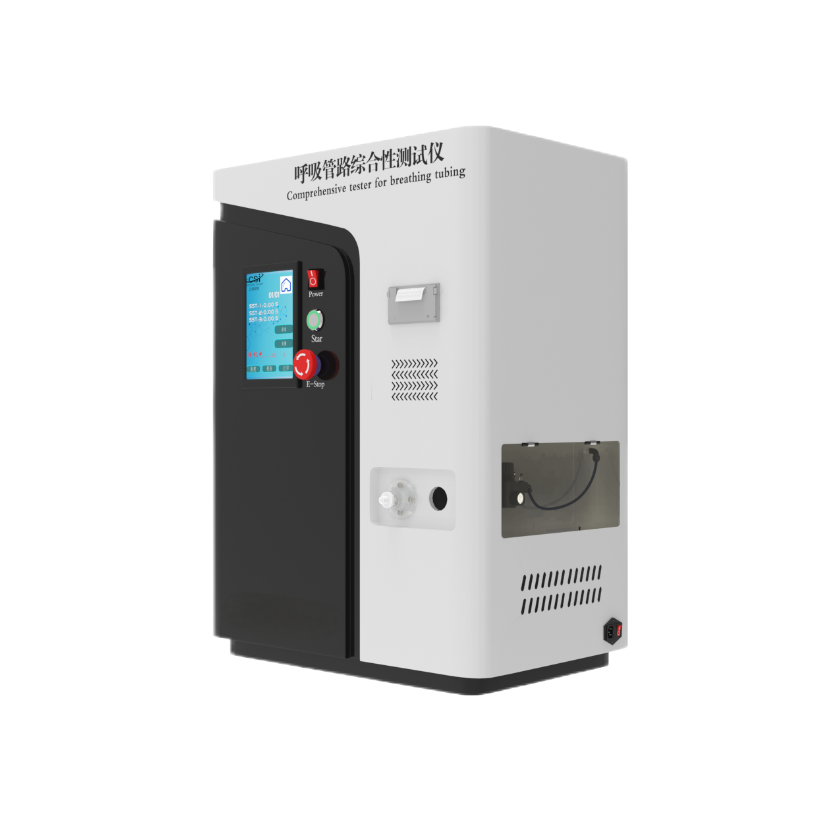

呼吸管路氣流阻力測試儀YY0461-2003 呼吸導管氣流阻力測試儀 鼻氧管路氣流阻力測試儀

麻醉導管氣流阻力測試儀

呼吸管路氣流阻力及流量測試儀YY0461-2003

采用7寸PLC多彩液晶觸控屏，中文菜單顯示，斷電存儲；PLC控製動態顯示；過載報警停機保護；

可打印測試數據，儀器由可以調節流量閥（ 高壓液體壓力源）、標準規定的壓力係統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控製精度高。

完全符合YY0461-2003，ISO5367-2000，YY 9706.270-2021和 YY 0671.1-2009要求研製。

技術參數

1、壓力傳感器測量範圍：0 KPA〜50 KPA,精度0.1%千分之一（可任意設置）

2、緩衝瓶不鏽鋼：5L

3、流量計：100L/min  精度 2%---12V

4，時間控製器：觸摸屏顯示

5、數據存儲：200組

5、整機重量：約80kg

6、整機功耗：80w

7、普通款，外形尺寸：420* 380* 550mm

   高配款，外形尺寸：550*450*690mm

8、淨重：60kg

9，標準內外接頭：15mm和22mm；

10，控製係統：PLC；

11，操作界麵：中英文切換；

12，觸摸屏：彩色7寸高精度威綸通；

13，打印功能：嵌入式打印機；

A.1 原理

由測量通過呼吸管路額定流量時氣體的壓力增量測試氣流阻力。 A.2 試件

試驗在供使用狀態下的呼吸管路或在1m長以裁切其長度狀態供應的管路上進行。 A.3儀器

A.3.1流量測量儀器能測量呼吸管路的額定流量精度為士2.5%。 A.3.2 壓力測盤儀器，精度為±0.01kPa。

A.3.3緩衝瓶,由一容積為5L的密封廣口瓶、一根靠近瓶底部進氣口和一根靠近瓶口的出氣口組成(見圖A1)。出氣口應呈漏鬥形,其內徑大於供試呼吸管路的內徑。連接壓力測盤儀器時，應將其位於進氣口和出氣口之間。 A.4 步驟

A.4.1預期拉開使用的呼吸管應在其拉開狀態下試驗。

A.4.2 本試驗步在(232)℃溫度下進行，並將呼吸管路或1m長的呼吸管路在該溫度下進行狀態調節至少1h後進行。

A.4.3按圖A.1所示布置儀器(A.3)，但不連接呼吸管路。調節氣流製造廠標示的額定流量，並保持30s(A.3.1)。記錄壓力測量儀器(A.3.2)上的讀數(p;),測定試驗儀器的氣流阻礙。

A.4.4用一個適宜的接頭將呼吸路及其所帶的接頭連接於緩衝瓶(A.3.3)的出口上。對於成對供應並與Y形件永久相連的呼吸管路，在機器端堵閉一個支管路。保證供試管路的自由端伸直並不受壓縮。

A.4.5 調節空氣流量至製造廠標示的額定流量，並保持30。記錄壓力測盤儀器(A.3.2)上的讀數。

A.4.6用(p;p)計算由呼吸產生的壓力增量,以千帕表示，並記錄該值。

A.4.7 對成對供應並與形件久相連的呼吸管路，從機器端堵閉另一個支管路，用第2個支管路重複A.4.4至A4.6。記錄兩個供試支管路的較高值。

A.5結果表示

對於供使用的呼吸管路，以壓力增量(p:-p;)標示,以千帕為單位。

對於以裁切其長度狀態供應的呼吸管路，以每米長度的壓力增量(p2-p))標示，以千帕為單位。
