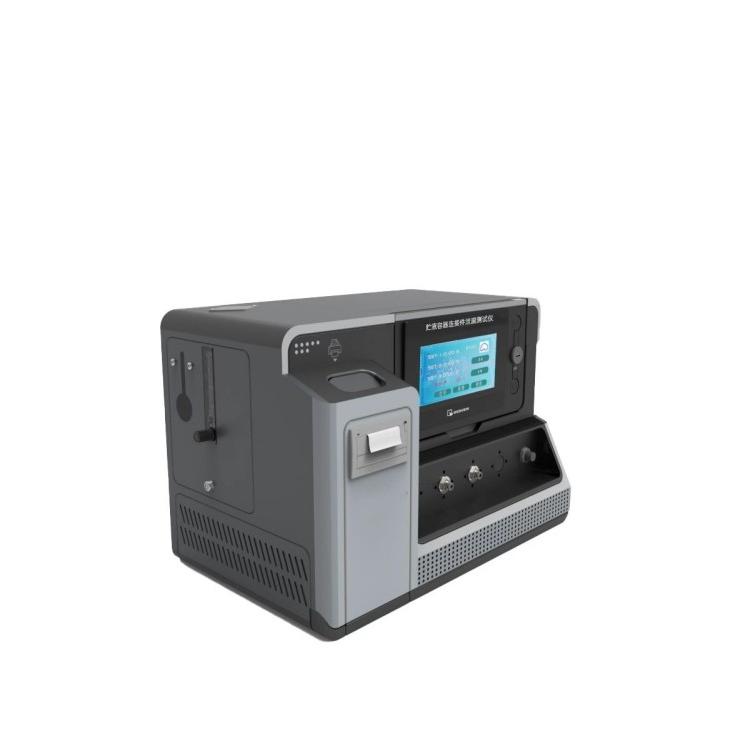

貯液容器連接件泄漏測試儀
一、核心功能
雙模式泄漏檢測：
正壓液體泄漏測試：施加 50–60 kPa 壓力並保持 30–35秒，要求無水滴泄漏跡象。
負壓空氣泄漏測試：施加 80–88 kPa 負壓保持 15–20秒，氣體泄漏量需 ≤0.005 Pa·m³/s。
多場景適用：支持醫療器械（如輸液袋、輸液瓶）、無菌包裝及工業容器的連接件密封性驗證。
二、設備特點及用途
采用可編程控製器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。
並采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。並由打印機打印出測試數據及結果。適用於麻醉包過濾器、管路、導管、快速接頭等。
三、技術參數
項目 | 參數/要求 |
控製係統 | PLC控製係統 |
操作界麵 | 7寸威綸通彩色觸摸屏 ，中英文切換 |
測試標準 | 所有醫療器械液體泄漏和氣體泄漏及流量測試標準 |
壓力輸出範圍 | 高於當地大氣壓，0-1000kpa，精度：±0.5％FS（可定製其他量程和精度），可任意設定壓力輸出值 |
測試持續時間 | 0.1s-99.9min，誤差不大於±0.1s |
魯爾接頭 | 醫療鎖定魯爾接頭1套公母 |
氣源要求 | 0-800kpa客戶提供 |
小流量內置水箱，大流量可外置不鏽鋼水箱 | |
測試接口 | 可多個測試接口（可選擇，具體聯係銷售） |
電源 | AC90V-240V/50Hz（自適應寬電壓） |
整機功率 | 70W |
傳感器 | 高精度壓力傳感器 |
測壓機構 | 內置 |
打印機 | 機載針式打印機 |
外形尺寸 | 560*350*480（mm） |
四、執行標準及試驗流程
符合標準：
所有醫療器械液體泄漏和氣體泄漏及流量測試標準
連接裝配：將連接件安裝至測試腔，確保密封無鬆動。
壓力施加：
正壓測試：注入液體至設定壓力（如60 kPa），保壓30秒。
負壓測試：抽真空至目標負壓（如88 kPa），保壓20秒。
泄漏判定：
觀察液體有無滴落（正壓）或氣體泄漏量是否超標（負壓）。
五、安全維護與注意事項
安全維護
安全設計：過壓保護、自動反吹卸載、掉電記憶功能。
維護要求：定期清潔傳感器與測試腔，校準壓力係統。
注意事項
環境校正：非標準氣壓（101 kPa）需按附錄校正數據。
介質要求：液體測試需使用無氣泡水，避免幹擾結果。
注：操作需嚴格遵循 YY/T 0314 等醫療器械標準，確保測試結果有效性。
六、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
貯液容器連接件泄漏測試儀
一、核心功能
雙模式泄漏檢測：
正壓液體泄漏測試：施加 50–60 kPa 壓力並保持 30–35秒，要求無水滴泄漏跡象。
負壓空氣泄漏測試：施加 80–88 kPa 負壓保持 15–20秒，氣體泄漏量需 ≤0.005 Pa·m³/s。
多場景適用：支持醫療器械（如輸液袋、輸液瓶）、無菌包裝及工業容器的連接件密封性驗證。
二、設備特點及用途
采用可編程控製器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。
並采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。並由打印機打印出測試數據及結果。適用於麻醉包過濾器、管路、導管、快速接頭等。
三、技術參數
項目 | 參數/要求 |
控製係統 | PLC控製係統 |
操作界麵 | 7寸威綸通彩色觸摸屏 ，中英文切換 |
測試標準 | 所有醫療器械液體泄漏和氣體泄漏及流量測試標準 |
壓力輸出範圍 | 高於當地大氣壓，0-1000kpa，精度：±0.5％FS（可定製其他量程和精度），可任意設定壓力輸出值 |
測試持續時間 | 0.1s-99.9min，誤差不大於±0.1s |
魯爾接頭 | 醫療鎖定魯爾接頭1套公母 |
氣源要求 | 0-800kpa客戶提供 |
小流量內置水箱，大流量可外置不鏽鋼水箱 | |
測試接口 | 可多個測試接口（可選擇，具體聯係銷售） |
電源 | AC90V-240V/50Hz（自適應寬電壓） |
整機功率 | 70W |
傳感器 | 高精度壓力傳感器 |
測壓機構 | 內置 |
打印機 | 機載針式打印機 |
外形尺寸 | 560*350*480（mm） |
四、執行標準及試驗流程
符合標準：
所有醫療器械液體泄漏和氣體泄漏及流量測試標準
連接裝配：將連接件安裝至測試腔，確保密封無鬆動。
壓力施加：
正壓測試：注入液體至設定壓力（如60 kPa），保壓30秒。
負壓測試：抽真空至目標負壓（如88 kPa），保壓20秒。
泄漏判定：
觀察液體有無滴落（正壓）或氣體泄漏量是否超標（負壓）。
五、安全維護與注意事項
安全維護
安全設計：過壓保護、自動反吹卸載、掉電記憶功能。
維護要求：定期清潔傳感器與測試腔，校準壓力係統。
注意事項
環境校正：非標準氣壓（101 kPa）需按附錄校正數據。
介質要求：液體測試需使用無氣泡水，避免幹擾結果。
注：操作需嚴格遵循 YY/T 0314 等醫療器械標準，確保測試結果有效性。
六、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
