一、核心測試項目與標準
1. 力學性能測試
測試項 | 目的 |
扭矩測試 | 測量螺釘旋入/旋出時的扭矩，評估螺紋緊固性與抗斷裂能力 |
軸向拔出力 | 模擬骨骼握持力，檢測螺釘從模擬骨料中的抗拔脫強度 |
自攻性能 | 評估螺釘在骨質疏鬆條件下的旋入順暢性 |
彎曲強度 | 驗證橫向載荷下的抗變形能力 |
2. 動態性能測試
疲勞耐久性：通過循環加載模擬長期服役狀態，檢測螺釘在反複應力下的穩定性。
斷裂扭轉角：量化螺釘延展性，為醫生提供操作預警。

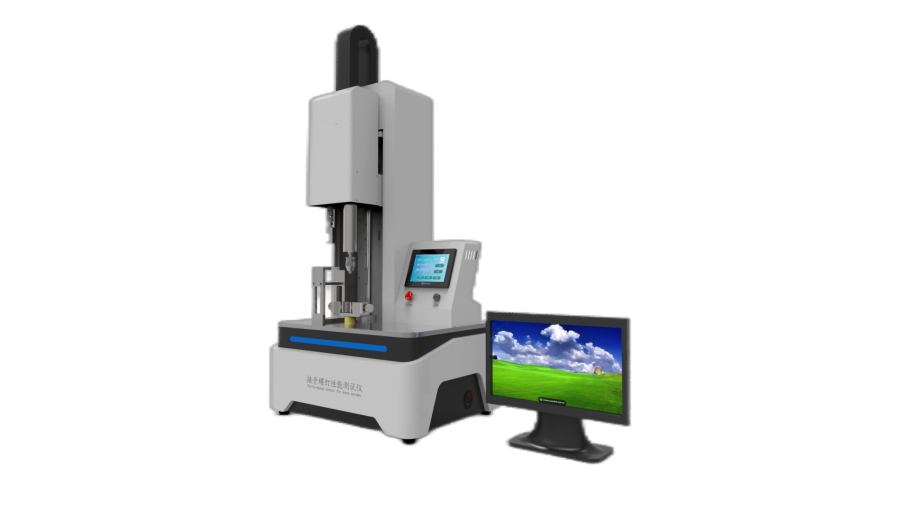

二、產品特征
開放式結構，友好人機界麵操作，多組曲線繪製模式，測試過程更明晰
采用精密微分電機驅動，傳動更平穩，噪音更低，定位更準確，測試結果重複性更好
高靈敏度荷重元，高精度絲杠確保精確位移
專業高性能控製係統控製雙伺服電機協調動作
全自動測量
簡單易操作，高度簡化的控製係統將一切繁瑣設置放在後台完成，一鍵式啟動
專業夾具適用不同測試模式
內置專用校準程序，便於計量、校準部門（第三方）對儀器進行校準
支持數據導出和Office軟件，結合優化的綜合數據處理係統
功能多樣化，一機實現：拔出性能、自功性能、旋動扭矩、扭轉性能、插入力
三、關鍵技術參數
參數項 | 規格 |
控製係統 | PLC控製係統 |
操作界麵 | 7寸彩色觸摸屏，中英文切換 |
高精度滾珠絲杆，精度0.01mm | |
高精度電機驅動，穩定性好 | |
動態扭矩傳感器 | DYN-201D-D18 （30nm），精度±0.1%FS |
S型拉壓力稱重傳感器 | 0-300kg，精度：±0.03％FS（可定製其他量程和精度） |
柱式稱重傳感器 | 0-500kg，精度：±0.05％FS（可定製其他量程和精度） |
夾具 | 若幹，可定製 |
選配項目 | 筆記本電腦或台式電腦 |
試驗行程 | 0-300mm |
測試模式 | 驅動扭矩、自攻性能 |
試驗速度 | 1-300mm/min無級變速 |
設備重量 | 80kg |
外形尺寸 | 700*520*1580（mm） |
四、執行標準
YY 0018 -2016 【骨接合植入物 金屬接骨螺釘】
YY/T 1504 【金屬接骨螺釘軸向拔出力試驗方法】
YY/T 1505 【金屬接骨螺釘自攻性能試驗方法】
YY/T 1506 【金屬接骨螺釘旋動扭矩試驗方法】
YY 0315-2016 【鈦及鈦合金牙種植體】
YY/T 0346 【骨接合植入物 金屬股骨頸固定釘】
YY/T 1779 【牙科學正畸支抗釘】
YY/T 0119.2-2014【脊柱植入物 脊柱內固定係統部件 第2部分：金屬脊柱螺釘】
YY/T 0662-2018 【外科植入物 不對稱螺紋和球形下表麵的金屬接骨螺釘 機械性能要求和試驗方法】
ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】
五、測試流程標準化步驟
試樣製備：
生物可吸收螺釘：旋入模擬骨料至60%深度（全螺紋）或全螺紋深度（部分螺紋）。
金屬螺釘：固定於特製夾具，確保軸向對齊。
參數設置：
旋入速度：≤5 r/min；拔出速度：5 mm/min。
執行測試：
記錄扭矩-角度曲線（扭矩測試）、力-位移曲線（拔出測試）。
失效判定：
合格標準：
斷裂強度≥4N（靜態負載）；
旋入扭矩＜螺釘/螺絲刀屈服強度。
六、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
筆記本電腦（選配）;
台式電腦（選配）;
