設備介紹

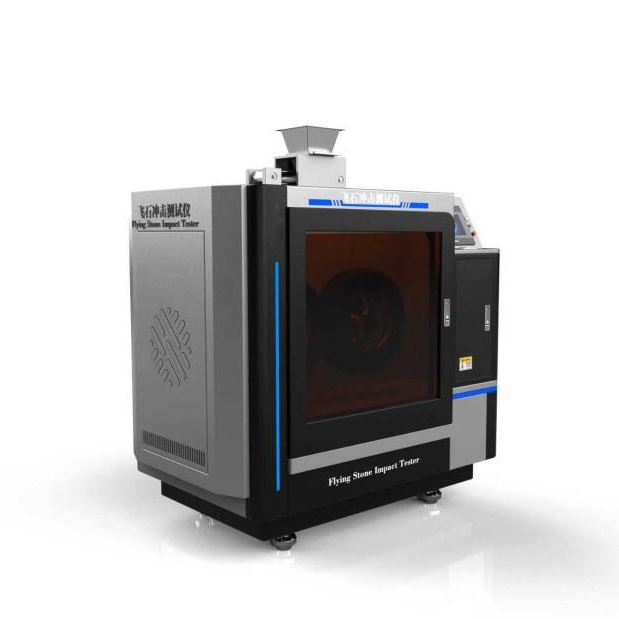

飛石衝擊測試儀用於測試換熱器(冷凝器、散熱器)的抗飛石的抗衝擊性能，通過模擬飛石衝擊環境，提升產品在開發過程中的可靠性驗證能力。
執行標準：
TL 82086-2020 《汽車蒸發器及冷凝零件要求》
技術參數：
1. 控製係統：PLC;
2. 操作界麵：7寸彩色觸摸屏；
3. 設備工作環境：-20℃~ +70℃ ;濕度:<90%RH（無冷凝）
4. 模擬車速範圍: 0~140Km/h （無極可調）精度：±5 Km/h
5. 驅動輪胎：乘用車用 225/50R17
6. 轉速控製：采用變頻伺服控製係統，實現驅動輪胎模擬車速下的無級、精確穩定轉動
7. 飛石供給料鬥: 供料鬥容積滿足單次試驗需求（≥1kg)），耐磨不鏽鋼材質
8. 計時精度: 0.1s~99.9min 精度±0.1s
9. 試驗樣品艙：
9.1樣品架:剛性框架中空結構，可牢固夾持汽車冷凝器、散熱器樣品,需考慮樣品尺寸和固定方式，提供通用夾具或定製夾具接口。樣品架能方便裝卸。（可根據樣品尺寸定製）
9.2距離調節機構:樣品架安裝在精密直線導軌上，通過手輪驅動，實現驅動輪與從動輪切點到樣品表麵距離的無級、精確調節（(範圍100mm-500mm），通過標尺顯示實際距離。
9.3艙體結構:堅固的金屬外框架，內襯有可更換的耐磨內襯(如聚氨酯板)，有效吸收飛石衝擊能量，降低噪音，保護操作者。
9.4觀察窗:高強度透明材料(如多層聚碳酸酯)，便於觀察試驗過程。
9.5密封性:良好密封設計，防止飛石飛濺和粉塵外泄
10. 電源：AC220V 50HZ
11. 設備尺寸：1100*800*1200mm
設備介紹
飛石衝擊測試儀用於測試換熱器(冷凝器、散熱器)的抗飛石的抗衝擊性能，通過模擬飛石衝擊環境，提升產品在開發過程中的可靠性驗證能力。
執行標準：
TL 82086-2020 《汽車蒸發器及冷凝零件要求》
技術參數：
1. 控製係統：PLC;
2. 操作界麵：7寸彩色觸摸屏；
3. 設備工作環境：-20℃~ +70℃ ;濕度:<90%RH（無冷凝）
4. 模擬車速範圍: 0~140Km/h （無極可調）精度：±5 Km/h
5. 驅動輪胎：乘用車用 225/50R17
6. 轉速控製：采用變頻伺服控製係統，實現驅動輪胎模擬車速下的無級、精確穩定轉動
7. 飛石供給料鬥: 供料鬥容積滿足單次試驗需求（≥1kg)），耐磨不鏽鋼材質
8. 計時精度: 0.1s~99.9min 精度±0.1s
9. 試驗樣品艙：
9.1樣品架:剛性框架中空結構，可牢固夾持汽車冷凝器、散熱器樣品,需考慮樣品尺寸和固定方式，提供通用夾具或定製夾具接口。樣品架能方便裝卸。（可根據樣品尺寸定製）
9.2距離調節機構:樣品架安裝在精密直線導軌上，通過手輪驅動，實現驅動輪與從動輪切點到樣品表麵距離的無級、精確調節（(範圍100mm-500mm），通過標尺顯示實際距離。
9.3艙體結構:堅固的金屬外框架，內襯有可更換的耐磨內襯(如聚氨酯板)，有效吸收飛石衝擊能量，降低噪音，保護操作者。
9.4觀察窗:高強度透明材料(如多層聚碳酸酯)，便於觀察試驗過程。
9.5密封性:良好密封設計，防止飛石飛濺和粉塵外泄
10. 電源：AC220V 50HZ
11. 設備尺寸：1100*800*1200mm
