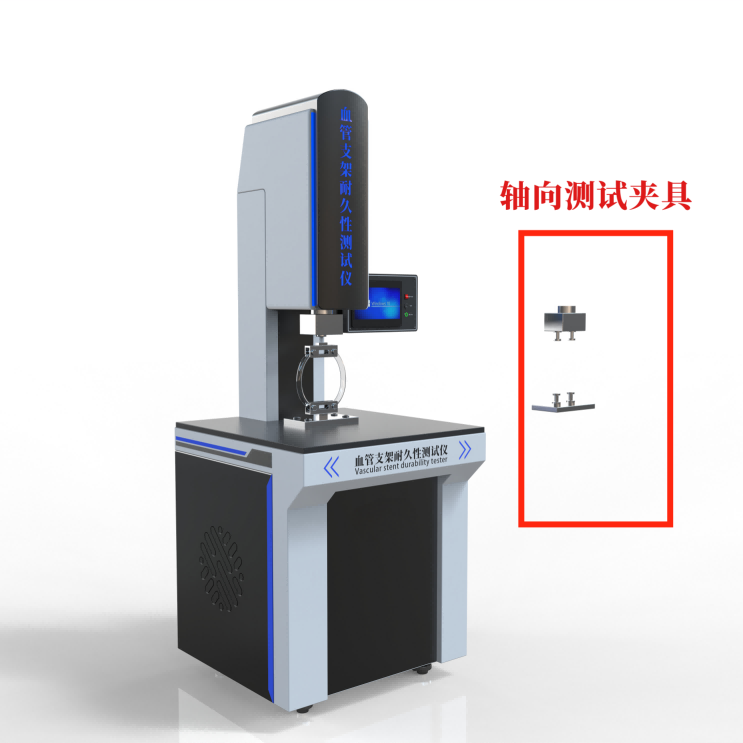

血管支架彎曲耐久性測試儀---軸向壓縮彎曲

儀器簡介：

支架在模擬血管中釋放後,將模擬血管固定到一套彎曲固定裝置中。這些彎曲固定裝置可以使模擬血管的末端旋轉。將彎曲固定裝置安裝到一個可以持續向模擬血管傳送周期性軸向運動的設備上。當兩個彎曲固定裝置之間的距離縮短時,模擬血管的末端會旋轉,裝載有支架的模擬血管將會彎曲到一定曲率半徑。應用最小和最大支架彎曲半徑並說明理由。在試驗過程中監測每個試樣支撐單元斷裂的發生。

軸向壓縮彎曲：

1）該試驗用於確定支架在周期彎曲形變測試中的耐久性。它可用於評價產品對於技術要求和/或指導性文件的符合性,支持注冊遞交,以及用於質量和/或生產控製的目的。

2）該試驗的成功與否取決於在測試的整個過程中裝置和模擬血管在所應用和驗證的測試頻率下持續地產生預期的支架彎曲的能力。

符合標準：

YY/T 1764-2021《血管支架體外軸向、彎曲、扭轉耐久性測試方法》附錄B

YY/T 1764-2021《血管支架體外軸向、彎曲、扭轉耐久性測試方法》附錄A

主要參數：

控製係統：PLC +Windows

操作界麵：12寸工控一體電腦

PLC內置計數器：0~99999999次

測試頻率：0 ~ 5Hz

伺服電機：高精度 高扭矩輸出

水循環係統溫度：0~99℃ 恒溫水浴內置

水循環流量：0-10L/min

彎曲角度：0~90℃

支架長度範圍：0~400mm

支架直徑範圍：0~50mm  316不鏽鋼材料

（標配2-4-6-8-10-12-14-16-18-20-22-24-26-28-30，其他規格選配）

支架固定接頭：1套 （2試樣） 可根據客戶需求定製

循環測試液溫度：37℃±2℃

技術特點：

1.急停，高電壓電流過載漏電報警停機

2.液體接觸部件材質要求防鏽耐腐蝕與液體接觸部位零部件材質（304不鏽鋼或者鈦合金可選）

3落地式自帶萬向輪，可移動，可立地

4.采用12寸工控一體電腦Windows係統，帶WIFI無線連接打印機，自動生成測試報表，可生成Excle、PDF等測試報告

5.采用伺服電機高效快速做往複循環測試，測試運行更穩定。
